HAZET 1900 Karosseriewerkzeuge, ...

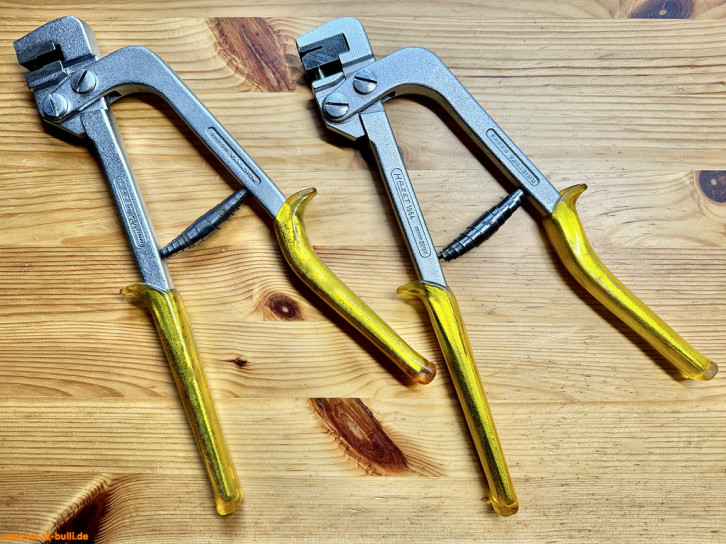

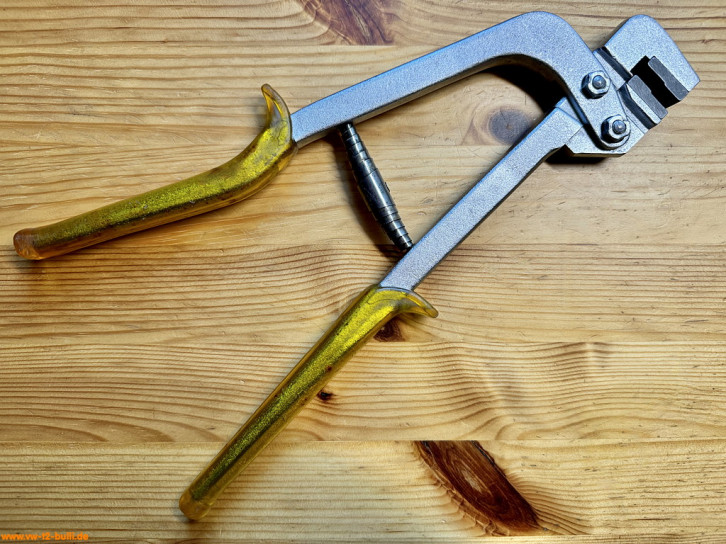

HAZET 1932 - Absetzzange

(historisch 1969-heute) [-]

Diese 295 mm langen Zangen sind zum Absetzen von Blechkanten an Blechen bis 1 mm Stärke bestimmt um sie z.B. überlappend zu schweißen. Mit 15 mm Backenbreite "1932-1" - es gab auch noch 30 mm Backen "1932-2". Gemeinsam mit "1964" Lochzange zum Punktschweißen von Karosserieblechen geeignet. Für längere Kanten nutze ich ein kräfteschonendes Druckluft-Werkzeug.

Aufschriften nur auf einer Seite auf einem Schenkel "HAZET", "1932", "Germany" und dem anderen Schnenkel "CHROM VANADIUM".

Es gab diese Absetzzange ab 1969 in kürzer 265 mm Form noch ganz ohne Kunststoff-Griffhüllen. Ab 1979 etwas länger wie diese hier mit gelbtransparenten Handschutz-Griffhüllen. Ab 1988 mit schwarzen Griffhüllen. Um 1992 wurden die beiden Schlitzschrauben durch Inbus-Schrauben ersetzt.

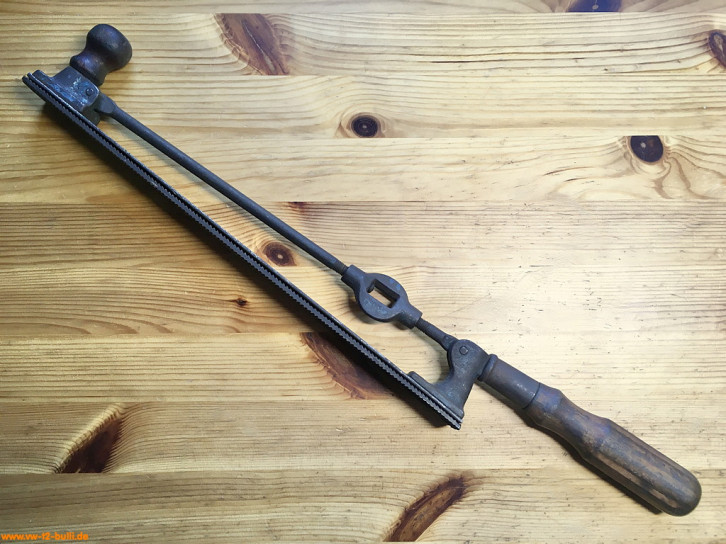

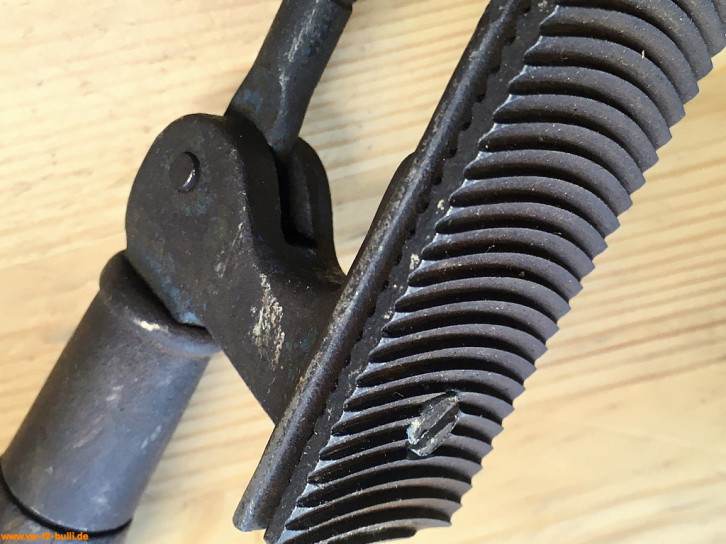

HAZET (1910/1934) - Karosseriefeilenhalter

(historisch 1950-1951) [100]

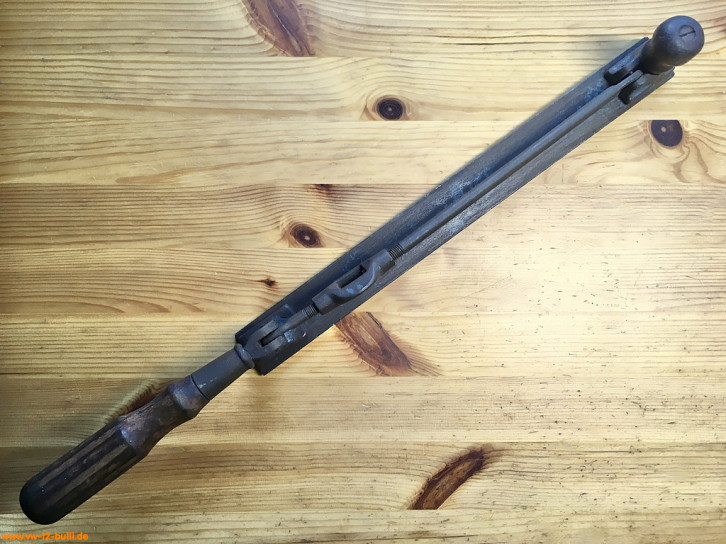

Diese verstellbare Karosseriefeilenhalter waren Teil von Werkzeugschränken. Damit lassen sich mit Zinn "verspachtelten" Karosseriearbeiten nacharbeiten.

Die Gesamtlänge ist x mm.

Direkte Aufschriften gibt es keine.

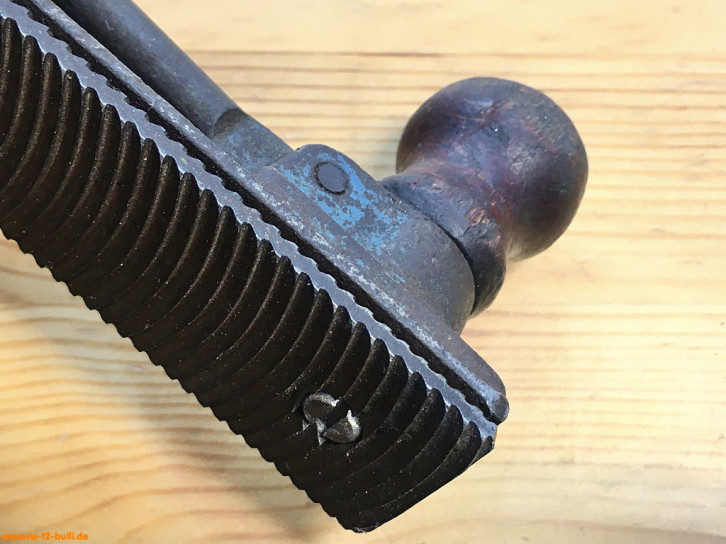

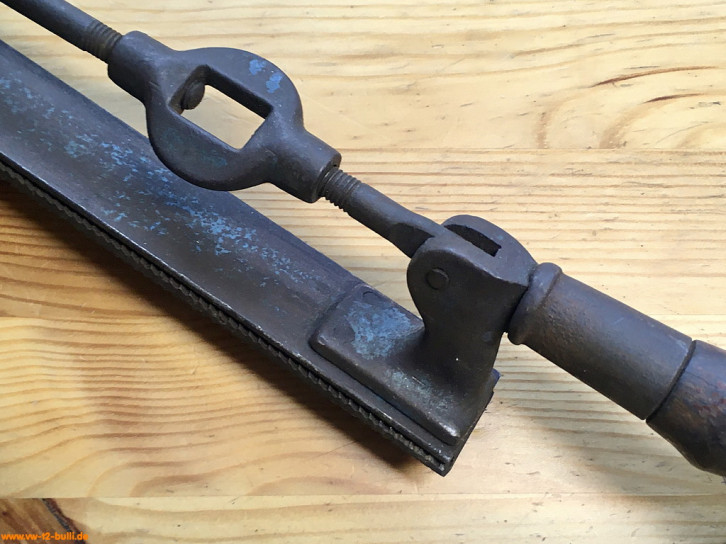

Es gab diese Bauform nur kurz 1950 und 1951 ohne HAZET eigene Bestellnummer im Sortiment des großen Werkzeugschrank Hazet 100. Ab 1952 kam dann der Nachfolger ohne Holzgriffe aus Metall - erst als Hazet 1910, dann ab 1954 als Hazet 1934 geführt. Diese frühe Karosseriefeile restauriere ich noch, wenn ich weiß, wie die Farbgebung war - bisher kenne ich nur s/w-Photos aus Katalogen. Ich kann Reste von hellblauer Farbe an Metallteilen erkennen - und der Knauf war vielleicht dunkelrot gebeizt - möglicherweise wurde der Hauptgriff mal ersetzt.

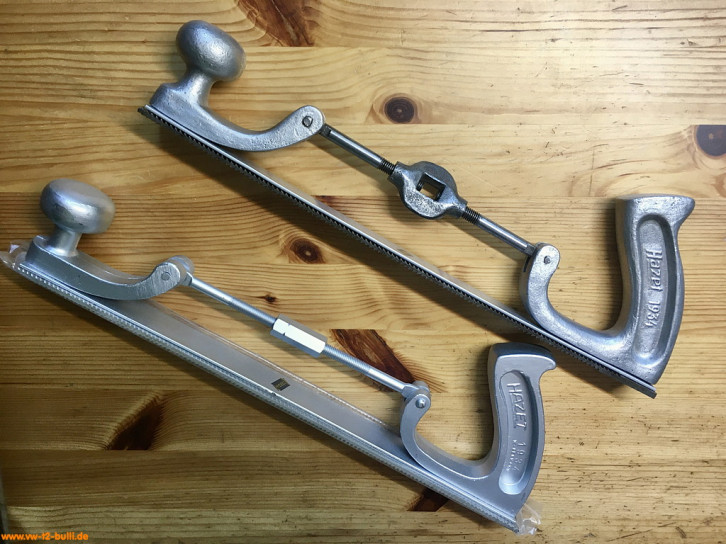

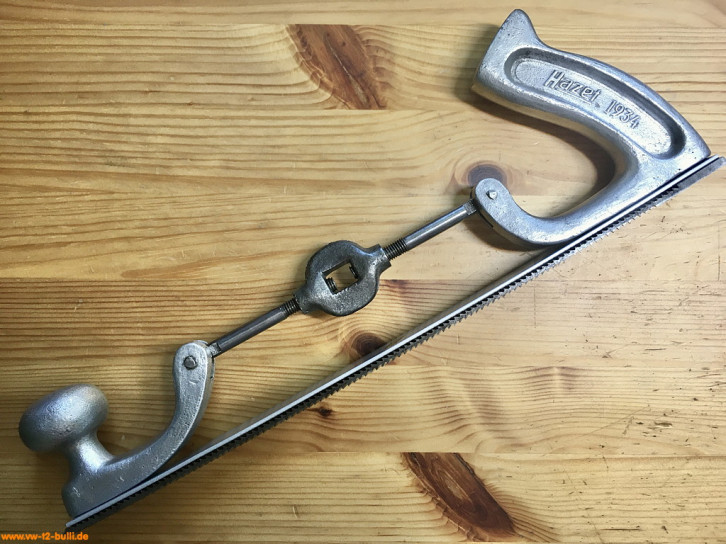

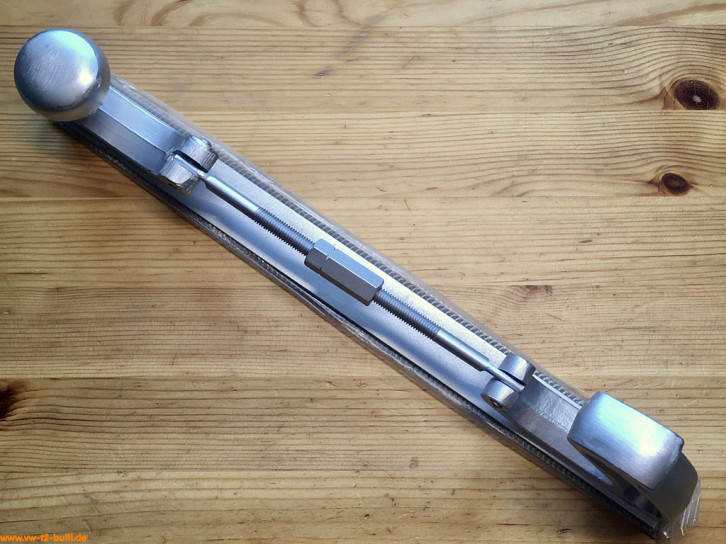

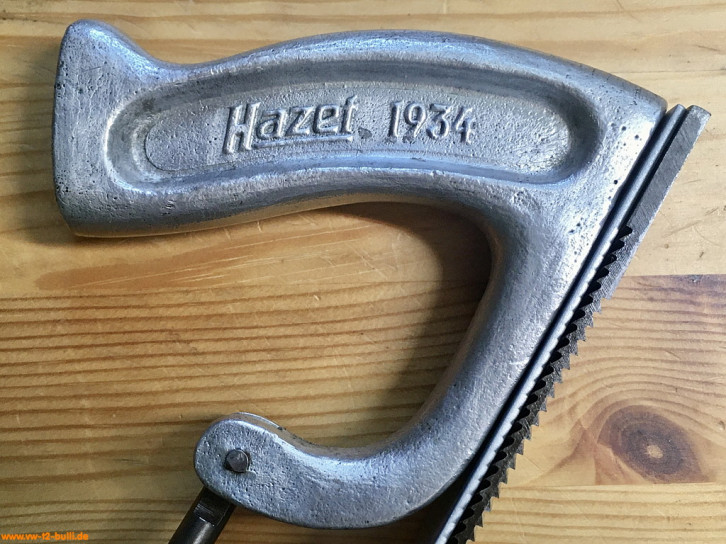

HAZET 1934 - Karosseriefeilenhalter

(historisch 1954-heute) [100]

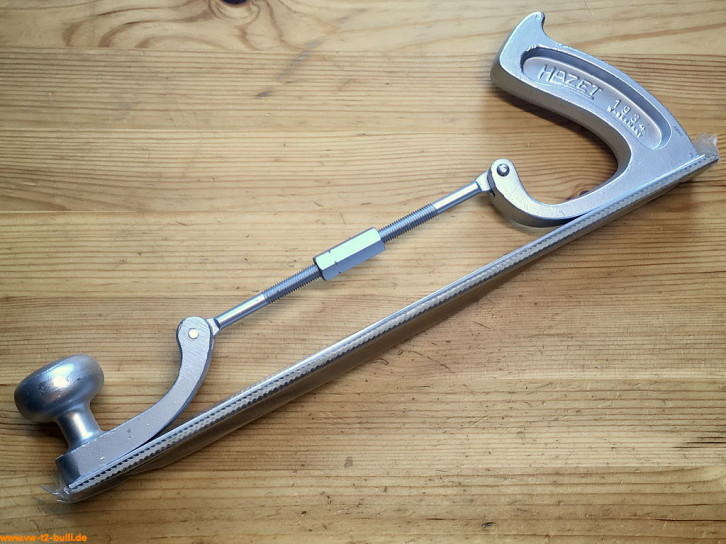

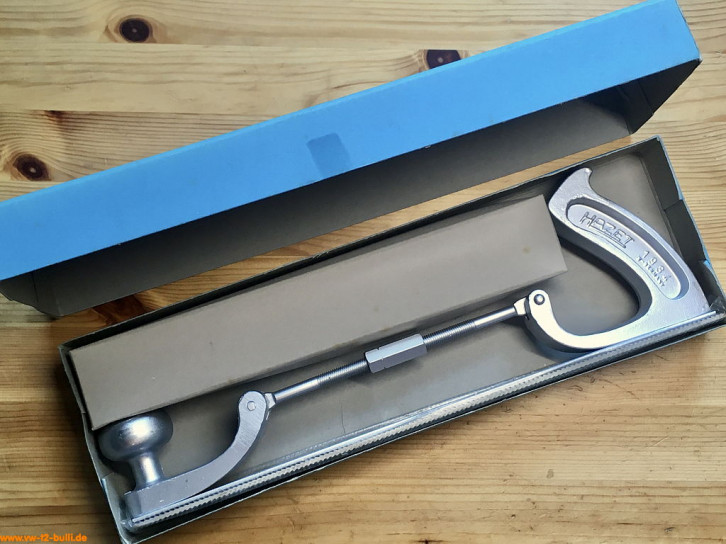

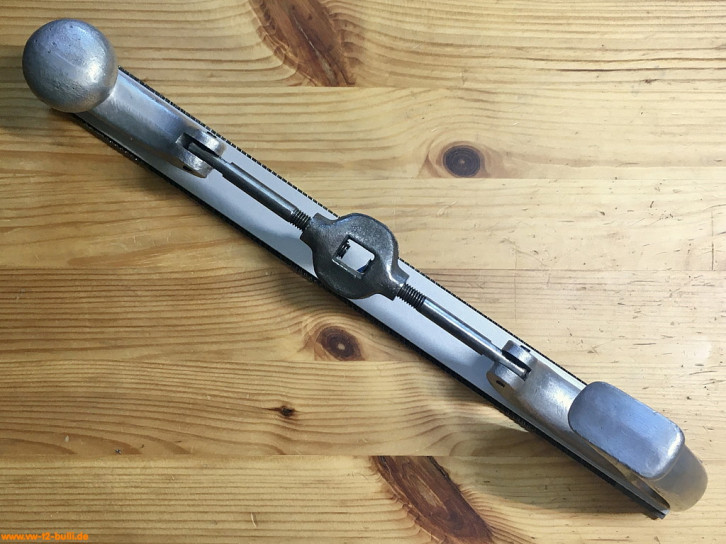

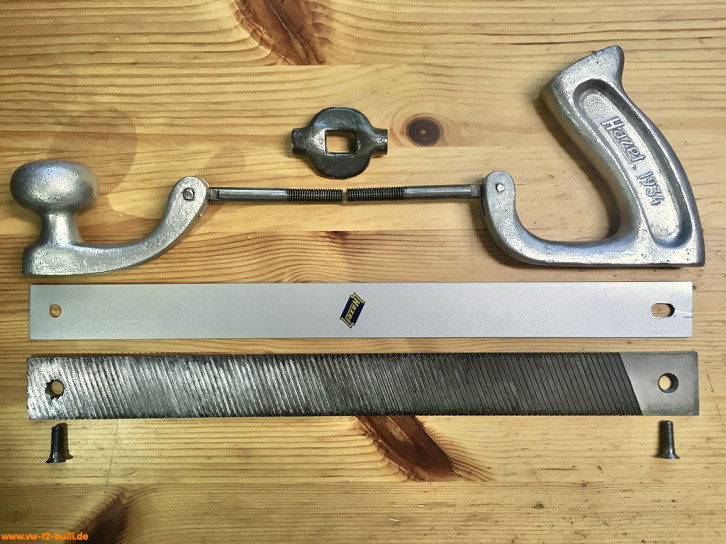

Diese verstellbare Karosseriefeilenhalter waren Teil von Werkzeugschränken. Damit lassen sich mit Zinn "verspachtelten" Karosseriearbeiten nacharbeiten.

Die Gesamtlänge ist 360 mm.

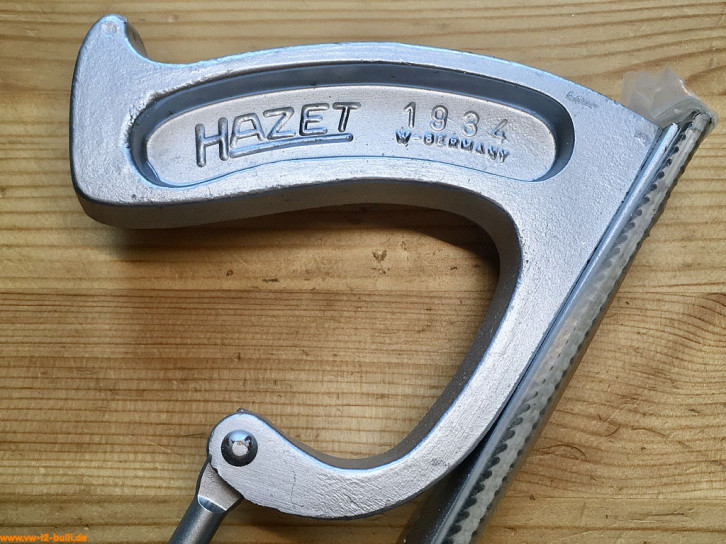

Aufschriften nur auf der einen Seite auf dem Griff sind "Hazet 1934" - oder "HAZET 1934" und klein "W-GERMANY".

Es gab diese Bauform grob ab 1954 bis heute. Die ältere Hazet Version 1954-1965 ist noch mit großer Hand-Flügelschraube für die Biegung der Feile, die spätere HAZET Version dagegen eher für einen Maulschlüssel. Auch diese späte ältere HAZET Version hat noch die Innschrift "W.-Germany", also ab Mitte der 70er und vor der Wiedervereinigung 1990. Seit ca. 2010 gibt es nur Varianten mit schwarzen Griffen.

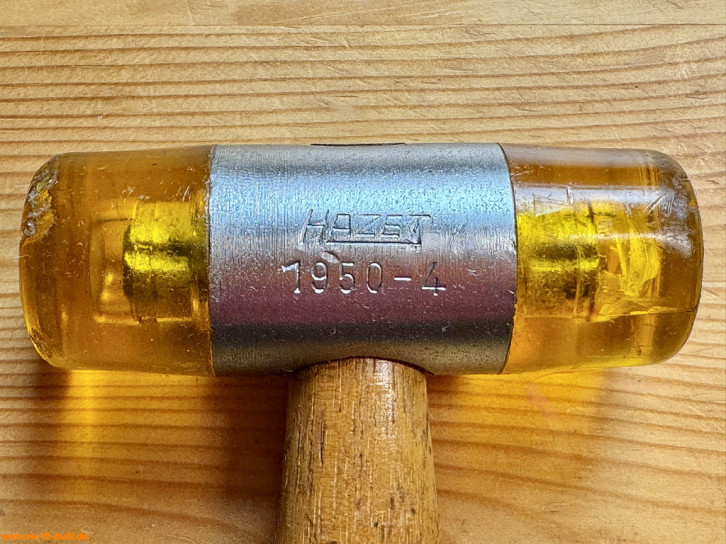

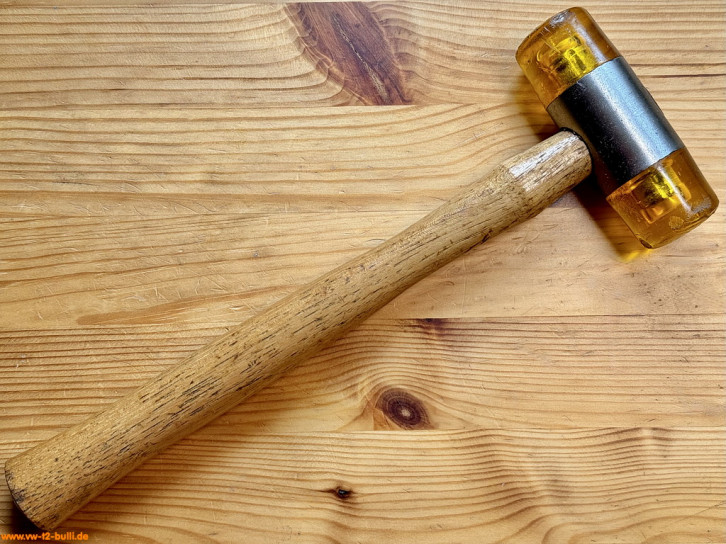

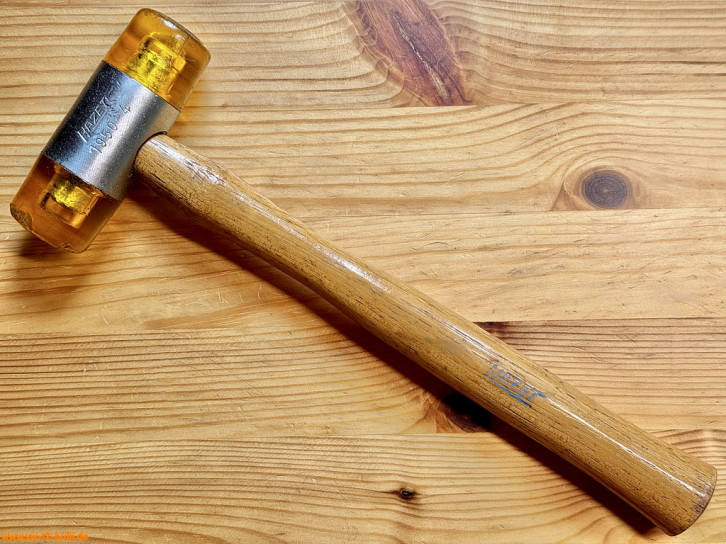

HAZET 1950-4 - Plastic-Hammer

(historisch 1952-1988) [VW]

Dieser 290 mm lange Schonhammer (auch lsolit- oder Plastic- Hammer benannt) mit auswechselbaren Köpfen aus durchsichtigem Kunststoff Cellidor (Celluloseacetatbutyrat), gelb mit 35 mm Durchmesser gehörte auch zur HAZET Werkstattausrüstung für VWs. Die Cellidor Einsätze werden im Wasser vorgewärmt und durch einige Hammerschläge auf den Zapfen des Mittelstückes getrieben.

Aufschriften auf einer Seite des Hammerkopfes ist "HAZET" und drunter "1950-4" und auf dem Griff in hellblau "HAZET".

Es gab diese Plastic-Hämmer ab 1952 bis 1988. Im Katalog 1992 sind sie nicht mehr enthalten und später bis heute sind stattdessen unter der Nummer "1950" Aluminium-Treibhammer.

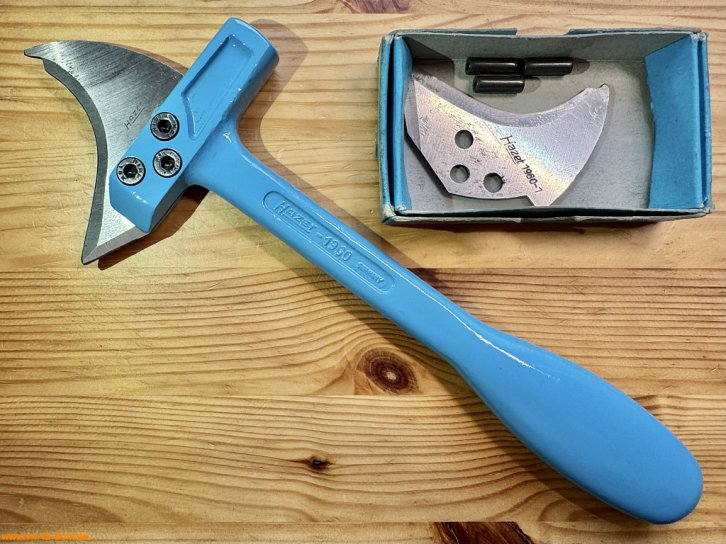

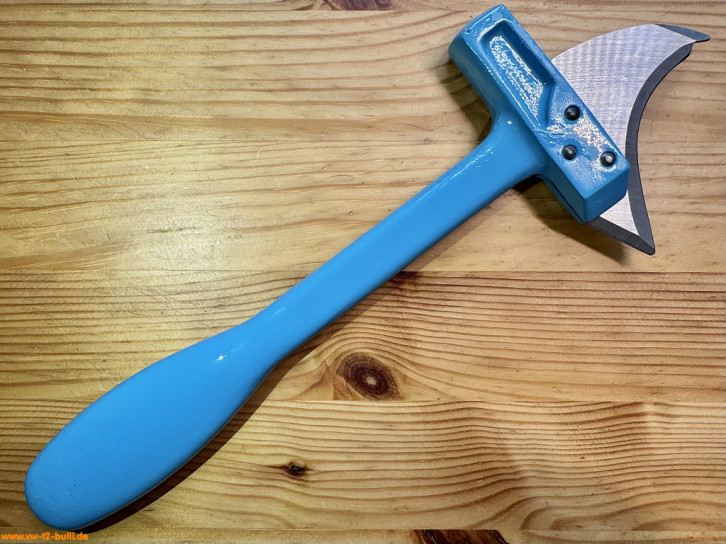

HAZET 1960 - Karosserie-Blechschneider

(historisch 1958-2010) [-]

Dieses Werkzeug dient zum Auftrennen an besonders schlecht zugänglichen Stellen, z.B. Einstiegsverkleidung, Karosserieboden, Radeinbauten usw. Der Blechschneider wird durch Schläge mit einem Plastic-Hammer auf den hammerähnlichen Teil des Werkzeuges betätigt. Das verdickte, hintere Stielende liegt gut und ruhig in der Hand zur sicheren Führung des austauschbaren Messers "1960-1".

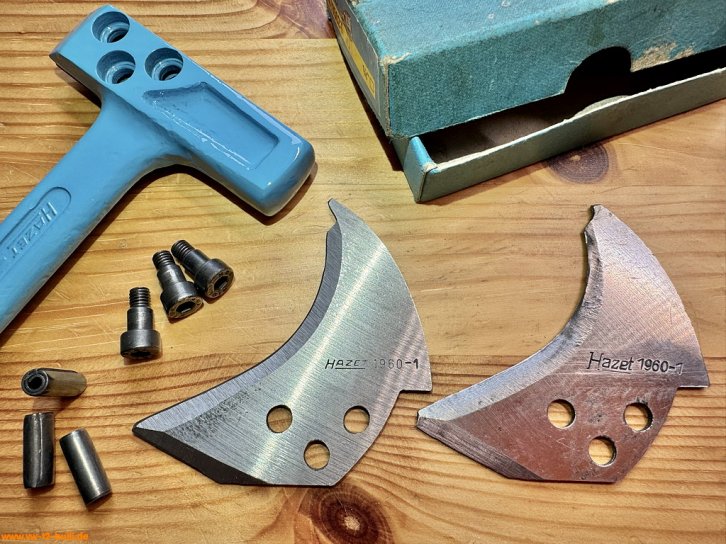

Aufschriften auf einer Seite des Hammerstiels ist "HAZET - 1960" und klein "GERMANY" und auf einer Seite des Messers "Hazet 1960-1".

Die drei Aussparung zur Befestigungs des Messeres waren am Anfang wohl Inbus Schrauben und ab 1979 gerollte Metallplättchen bezeichnet als Spannstifte. Die Messerform hat sich 1967 geändert und erhielt am Ende ein kleine sichelförmige Ausfräsung. Es bildet sich beim Schneiden ein dünner Blechstreifen, der sich spiralförmig aufrollt, wodurch kein Grat oder scharfe Kanten und kein Wellen des Bleches vorkommen. Die Ausfräsung verhindert ein zu tiefes Eindringen in das Blech. Die Messer gab es mit "Hazet" und "HAZET" Aufschrift. Spätestens ab 1992 wurde das Werkzeug mattschwarz statt wie vorher Hazet-blau. Ab 1985 wurde das Werkzeug durch einen "1960-5" Karosserie-Blechmeißel mit Handschutz ergänzt und dann nach 2010 ersetzt.

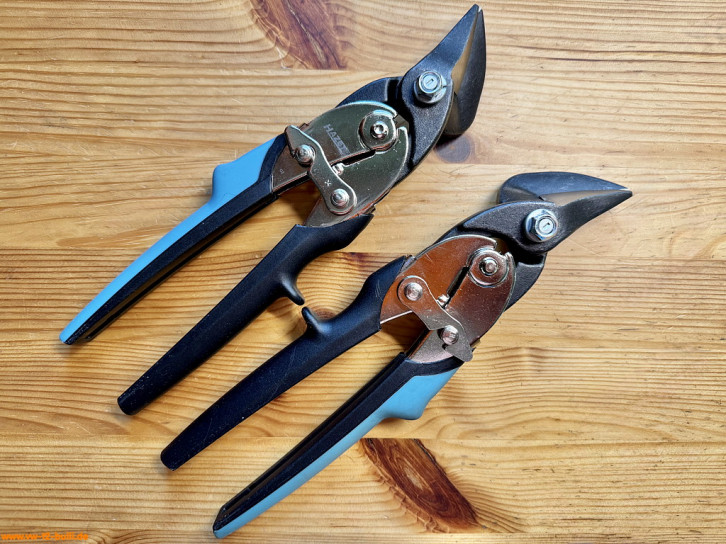

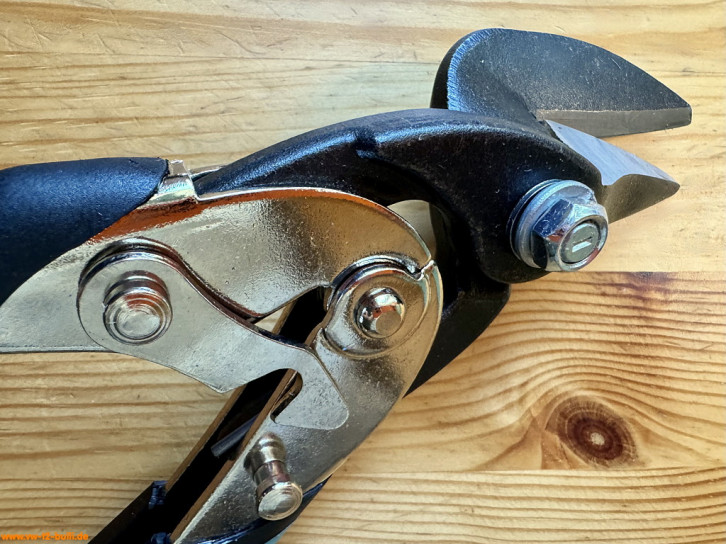

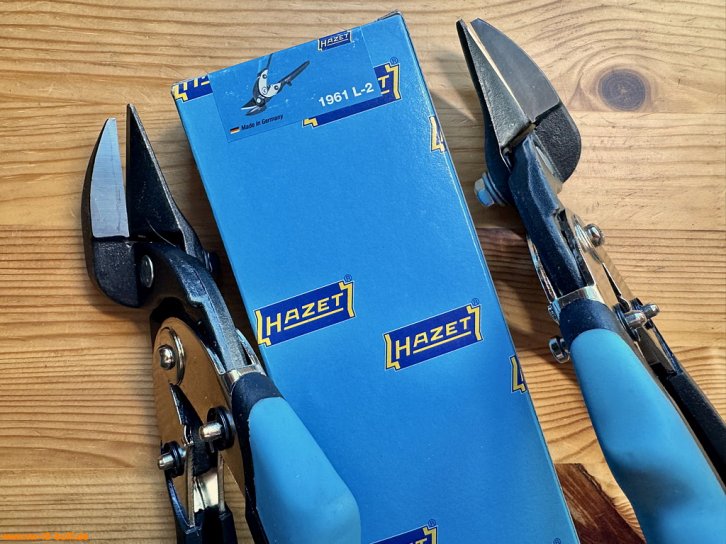

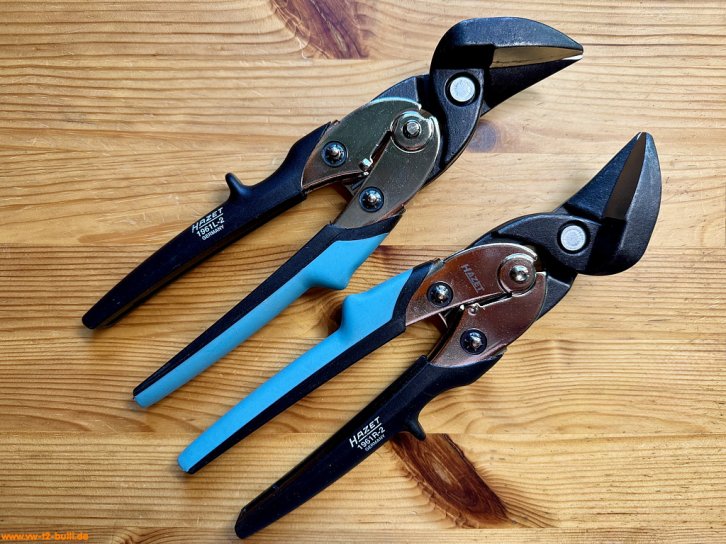

HAZET 1961R-2 & 1961L-2 - Karosserie-Blechschere

(modern, nicht historisch, 1985-heute) [-]

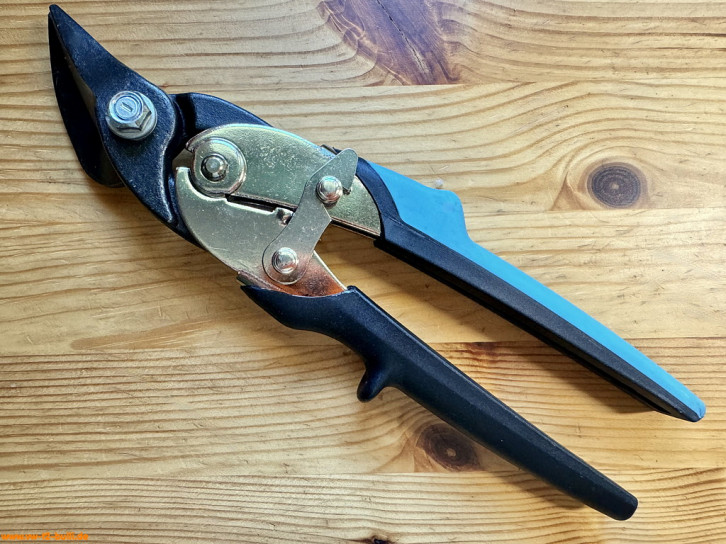

Diese 260 mm rechts- und linksschneidende Karosserie-Blechscheren mit Hebelübersetzung für Bleche bis 1,8 mm (bzw. VA-Bleche bis 1,2 mm) helfen mir bei kleineren Karosseriebau Aufgaben.

Aufschriften einseitig auf dem Griff ist "HAZET", darunter "1961R-2" bzw. "1961L-2" und drunter klein "GERMANY und auf der Scherenmitte nochmals "HAZET".

Ab 1952 bis 1992 gab es zunächst erst nur die "1852" Universal-Figurenschere. Ab 1979 gab es erste Blechscheren dieser Art noch als "1961 H-2" und blauen Griff, so ab 1985 dann als "1961 R-2" mit schwarzem Griff. Ab ca. den 2000ern dann mit diesem 2 farbigen Griff.

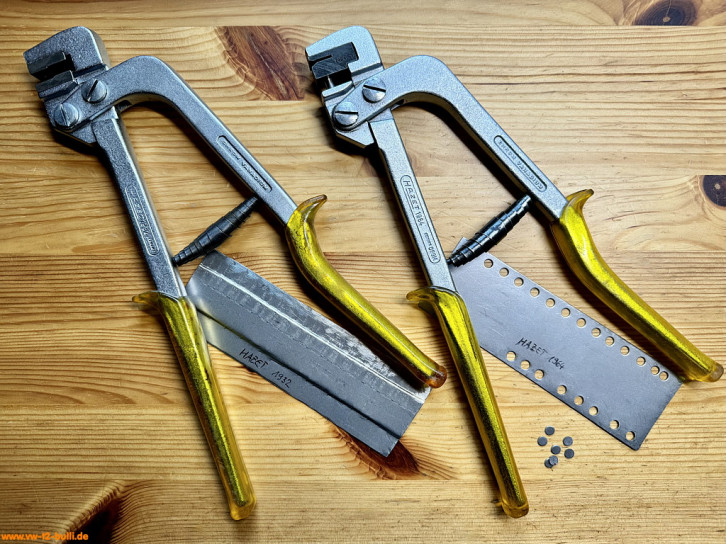

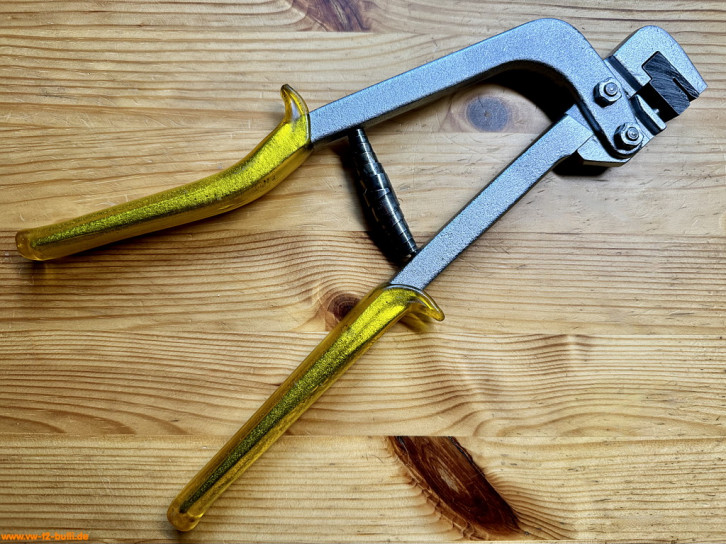

HAZET 1964 - Lochzange

(historisch 1976-heute) [-]

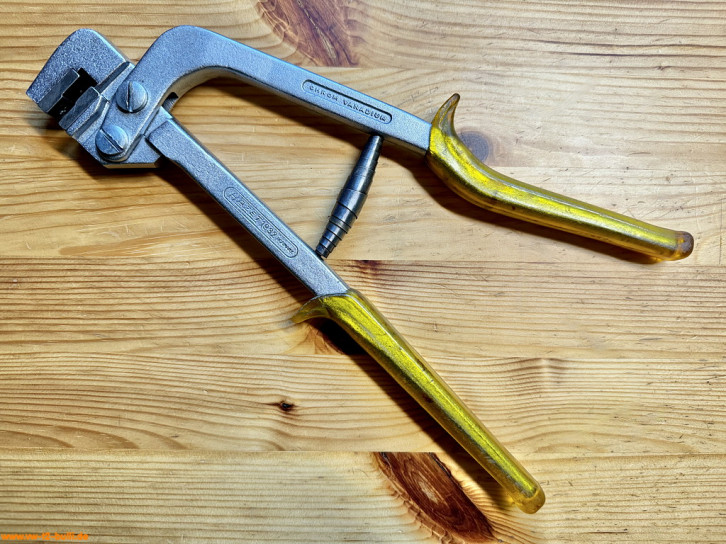

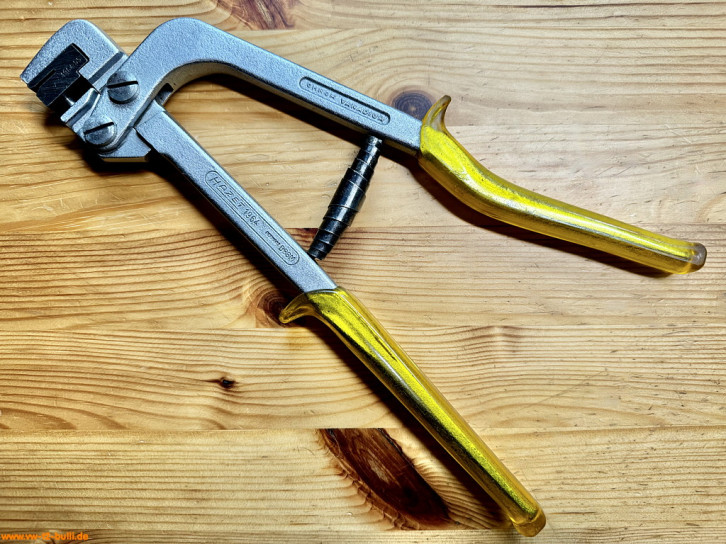

Diese 295 mm langen Zangen sind zum Lochen in 5,5 mm Durchmesser von Blechen bis 1 mm Stärke bestimmt um sie z.B. überlappend zu schweißen. Gemeinsam mit "1932" Absetzzange zum Punktschweißen von Karosserieblechen geeignet. Für längere Kanten nutze ich ein kräfteschonendes Druckluft-Werkzeug.

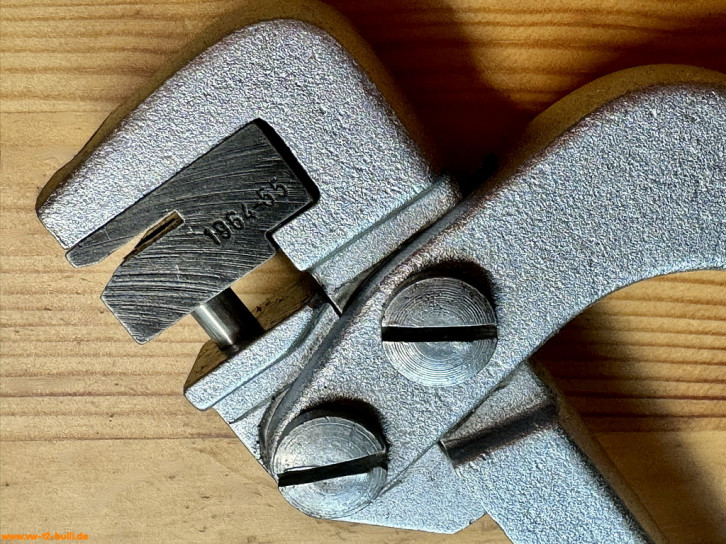

Aufschriften nur auf einer Seite auf einem Schenkel "HAZET", "1964", klein "Germany", "DBGM" für Deutsches Bundes-Gebrauchsmuster und dem anderen Schnenkel "CHROM VANADIUM". Auf dem austauschbaren Mauleinsatz steht klein "1964-55" auf einer Seite.

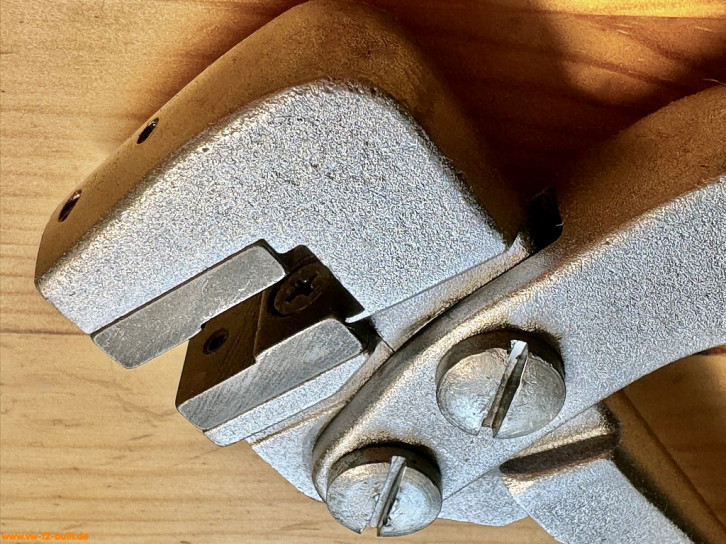

Es gab diese Lochzange ab 1976 als "1964-4" mit "1964- 41" 5,5 mm Lochstempel in kürzer 275 mm Form. Ab 1979 dann wie diese hier mit 295 mm länger in verschieden Lochgrößen wie dann auch 1964-55 für 5,5 mm Durchmesser. Ab 1988 mit schwarzen Griffhüllen. Um 1992 wurden die beiden Schlitzschrauben durch Inbus-Schrauben ersetzt.

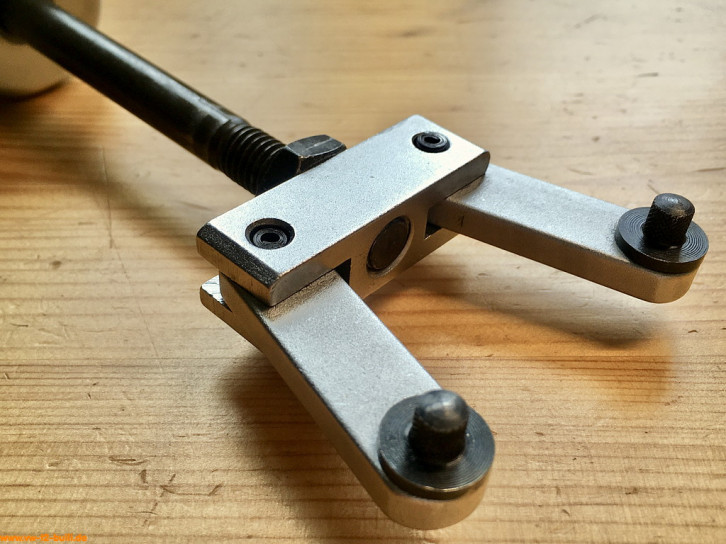

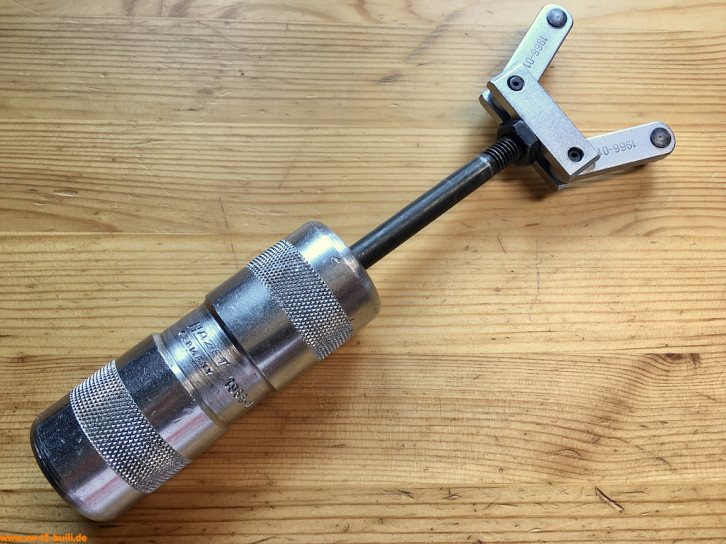

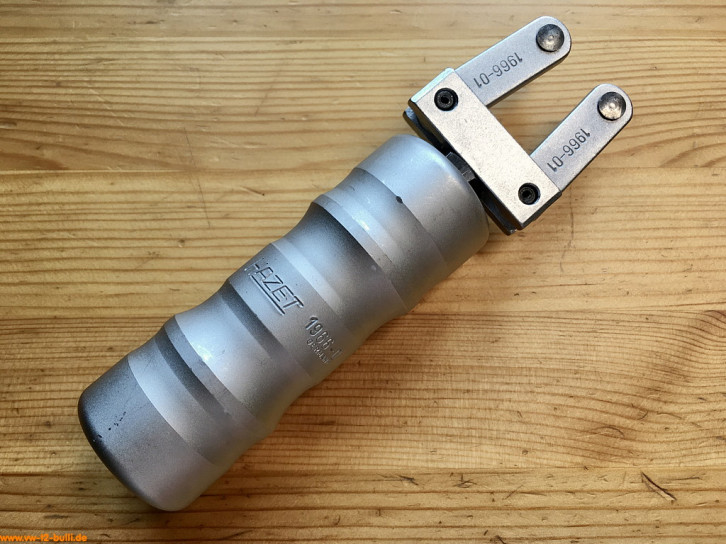

HAZET 1966-1 - Schlag-Ausziehgerät für Scheibenbremsbeläge

(historisch 1972-2005) [VW]

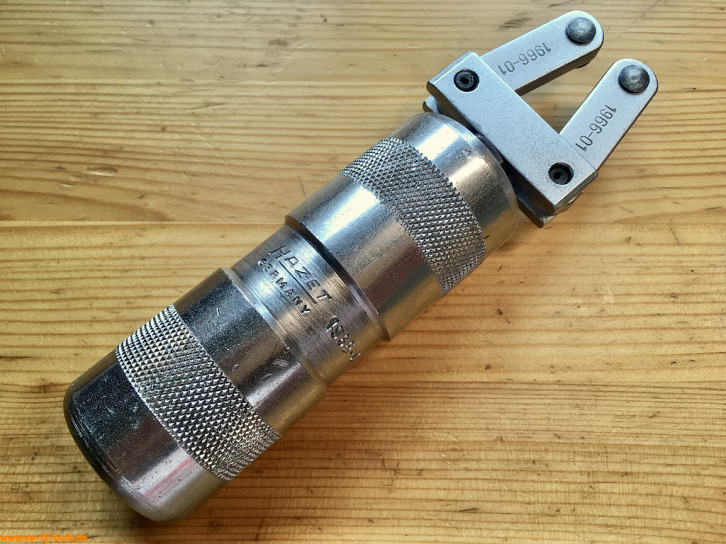

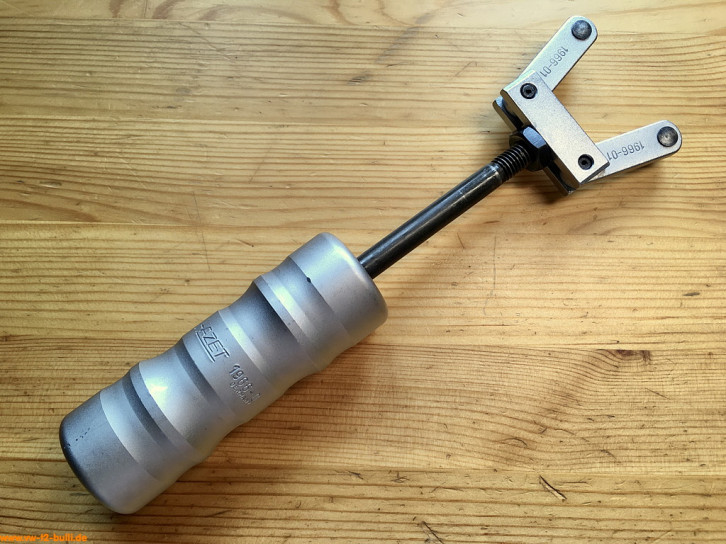

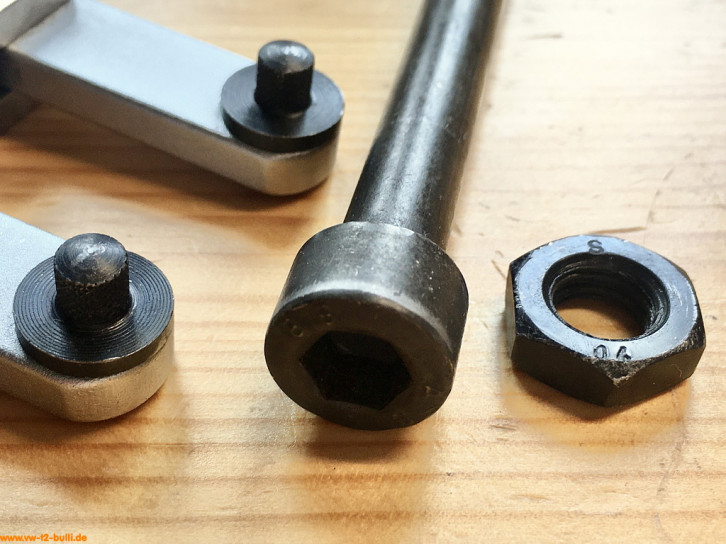

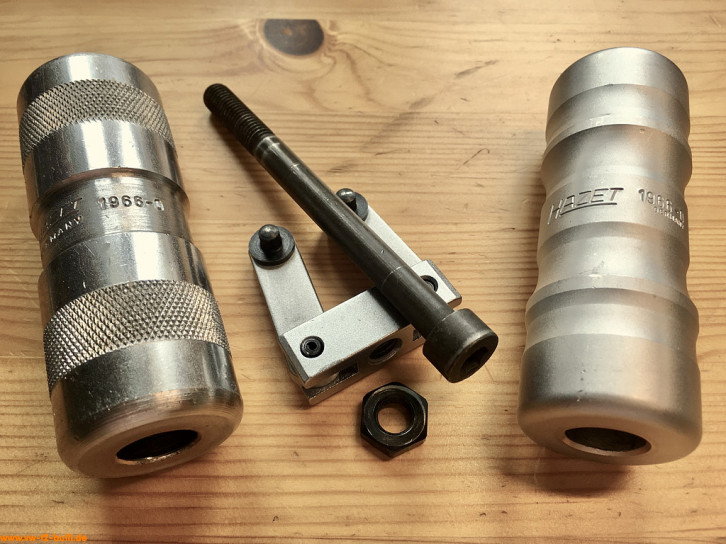

Dieses 1060 g schwere und 245 mm lange Schlag-Ausziehgerät 1966-0 komplett mit Aufsatz 1966-01 für Scheibenbremsbeläge mit 5.9 mm Zapfen gehörte zur HAZET Werkstattausrüstung für VWs - aber auch anderen deutschen Automobilherstellern.

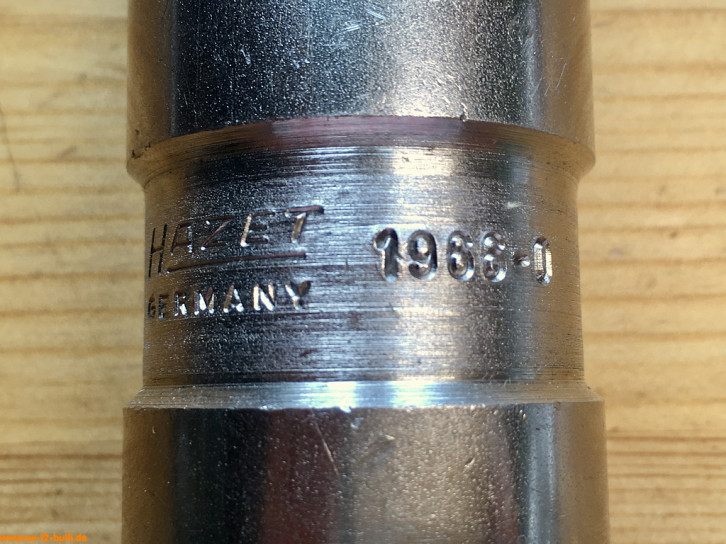

Aufschriften auf dem Griff sind "HAZET", "1966-0", "GERMANY" und auf dem austauschbaren Aufsatz "1966-01".

Ab 1972 gibt es diesen bis ca. 1985 mit geriffeltem Griff, dann ab 1992 bis 2005 mit Griff in mattierter, welliger Form. 2010 ist es nicht mehr Teil des HAZET Programms. Es gab noch andere Aufsätze mit 4 mm Zapfen als "1966-02" oder für Scheibenwischerarme als "1966-05".

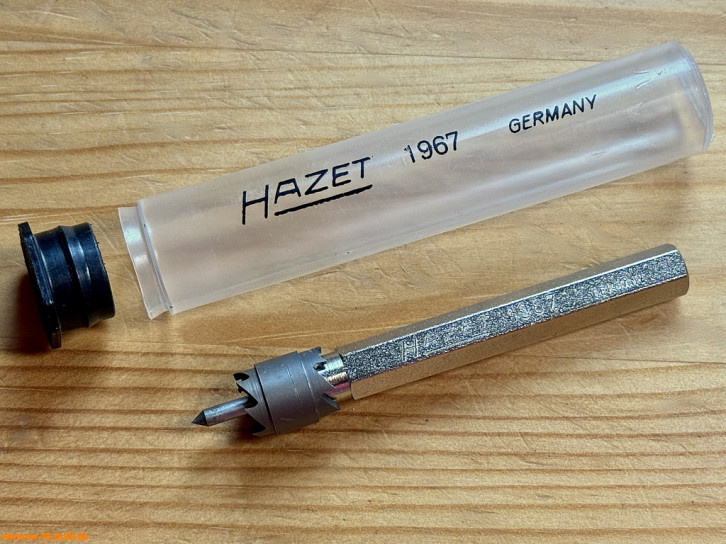

HAZET 1967 - Schweißpunktfräser

(modern, nicht historisch, 1985-heute) [-]

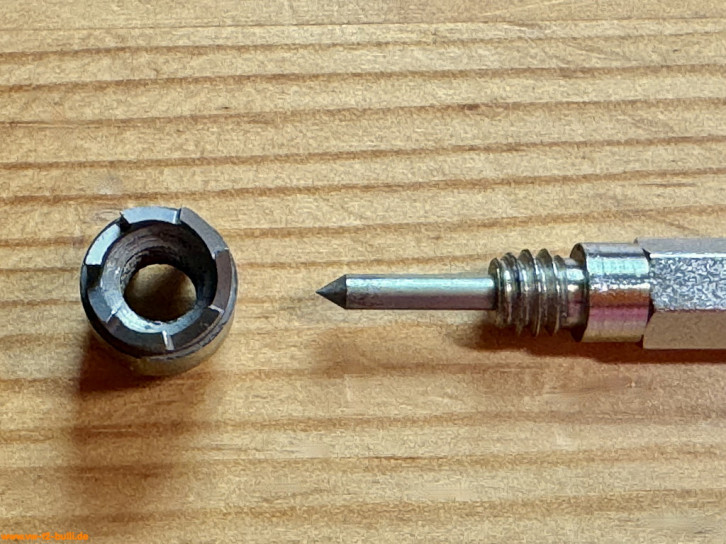

Dieser 70 mm lange Schweißpunktfräser mit auswechselbarer Fräskrone und federnd gelagertem Dorn samt Tiefeneinstellung dient zum exakten Ausfräsen von Schweißpunkten im Karosseriebau und in der Blechverarbeitung. Die Krone braucht aber mehr Platz als einfache Schweißpunktbohrer und ist daher nicht überall anwendbar.

Aufschriften auf dem Griff sind "HAZET", "1967", "GERMANY" auf Schweißpunktfräser und Schutzverpackung.

Ab 1985 gibt es diesen zunächst noch mit "W-GERMANY" Aufschrift und eher schwarzer Krone. Spätestens 2000 stand dann nur noch "GERMANY" darauf. Um 2018 wurde die Krone eher grau wie bei diesem hier.

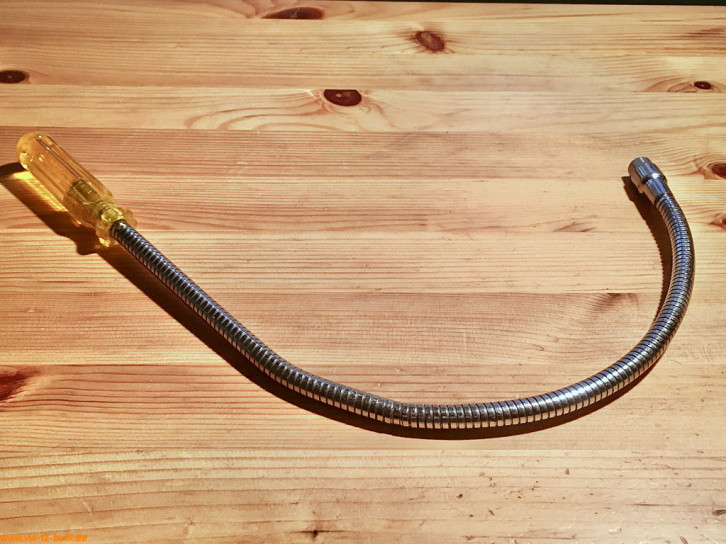

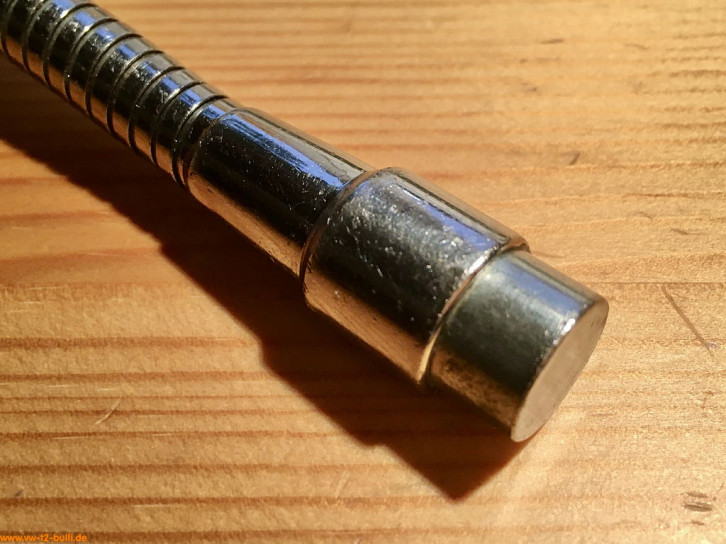

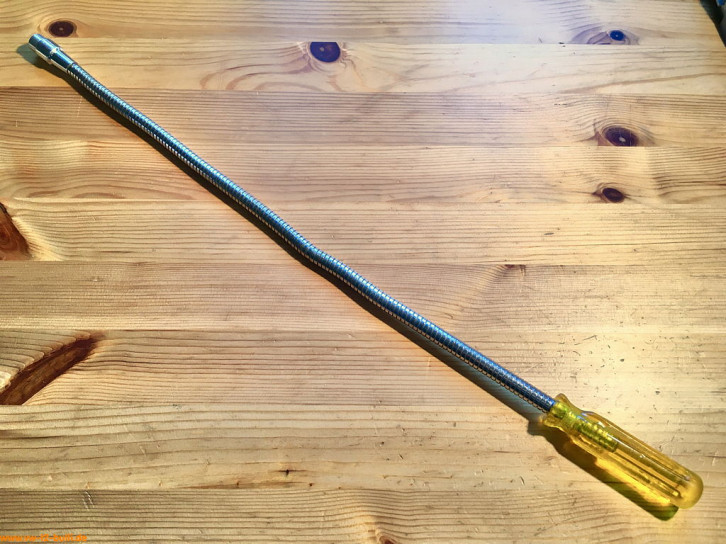

HAZET 1976 - Magnetheber

(historisch 1958-1972) [-]

Magnetheber oder Magnetsucher mit Permanent-Magnet, biegbaren Spiralstab, gelb transparentem Griff und 520 mm Länge. Nettes Zubehör, gehört zu keiner Standardwerkzeugausrüstung.

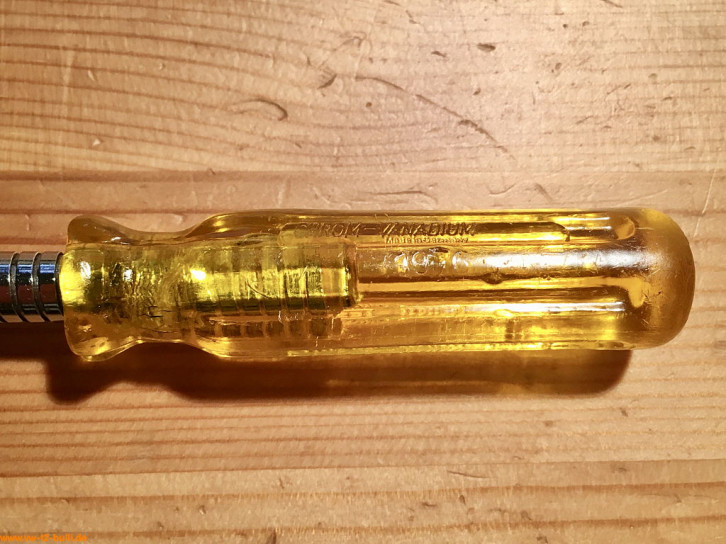

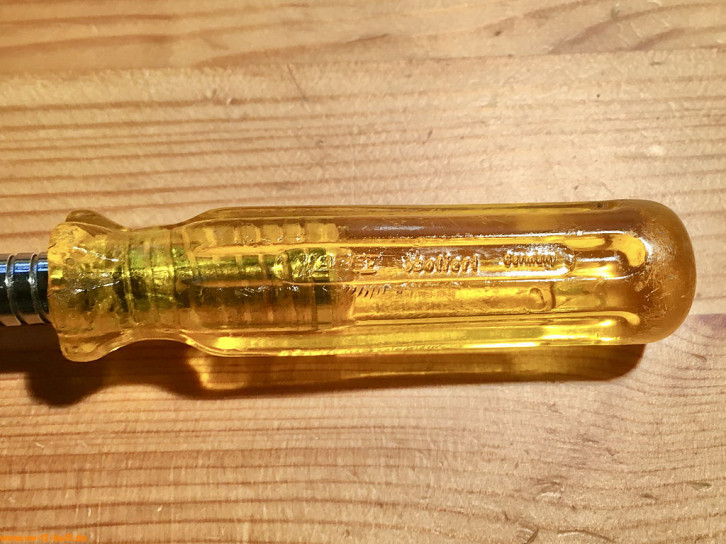

Aufschriften auf dem Griff sind "HAZET isoliert GERMANY" und auf der anderen Seite "CHROM-VANADIUM" mit klein "Made in Germany" und eingestanzter Bestellnummer "1976".

Ab 1969 gibt es auch eine stärkere Version als "1976-1" und ab 1976 noch eine schwächere "1976-2". Spätestens ab 1976 folgten auf gelb-transparente auf schwarze Griffe. Folgeversionen gibt es bis heute.

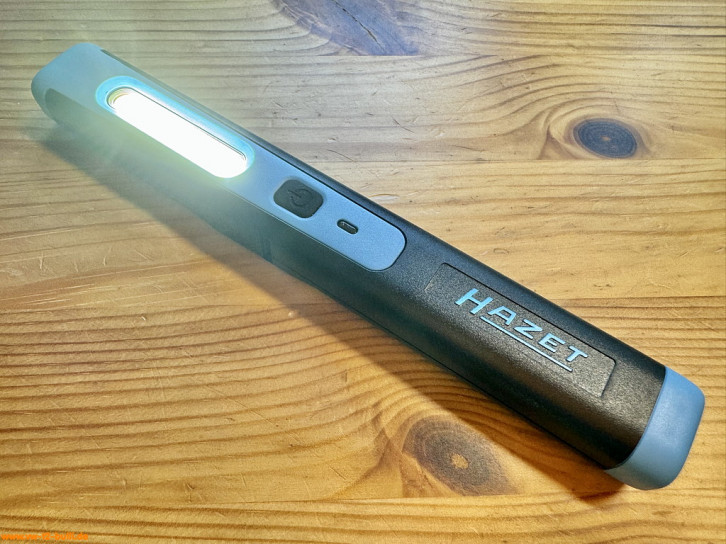

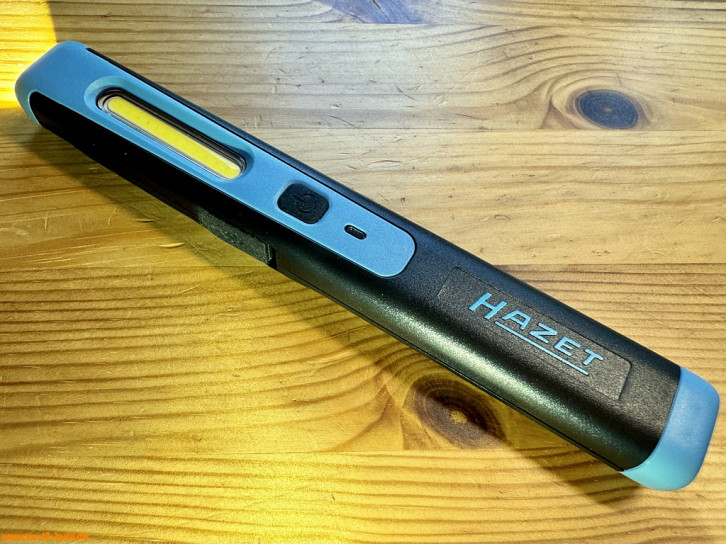

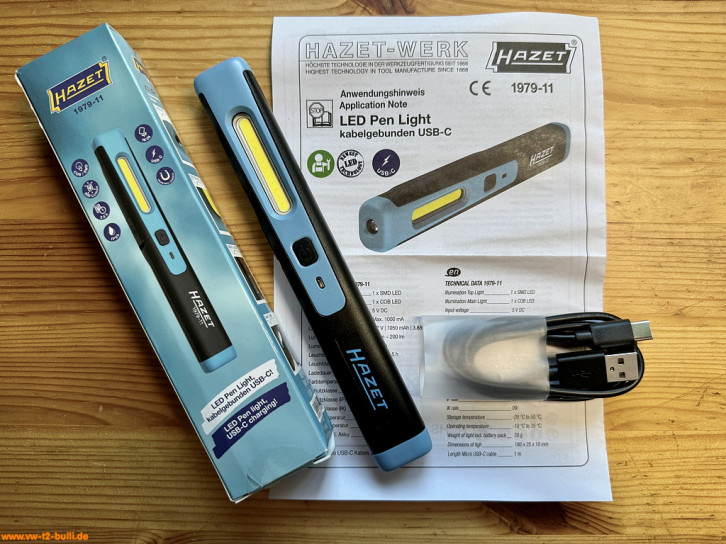

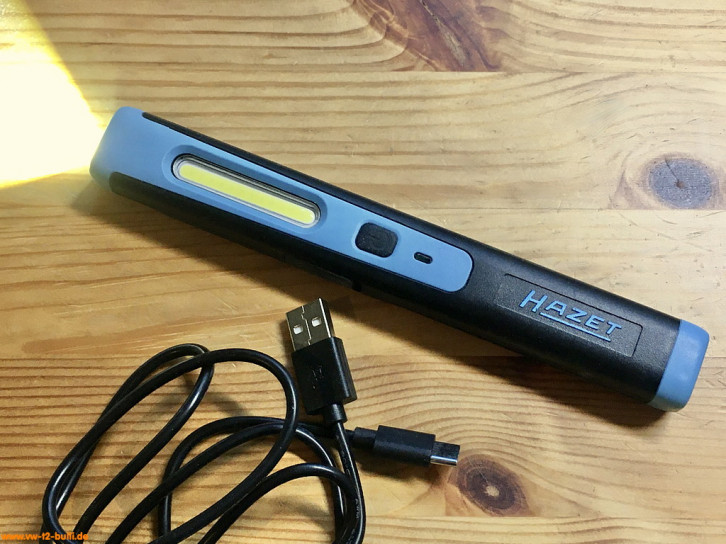

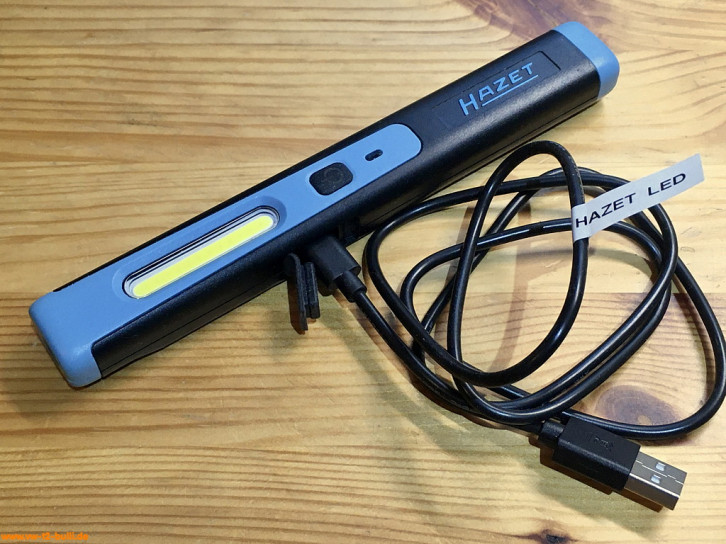

HAZET 1979-11 - LED Pen light

(modern, nicht historisch, 2021-heute) [-]

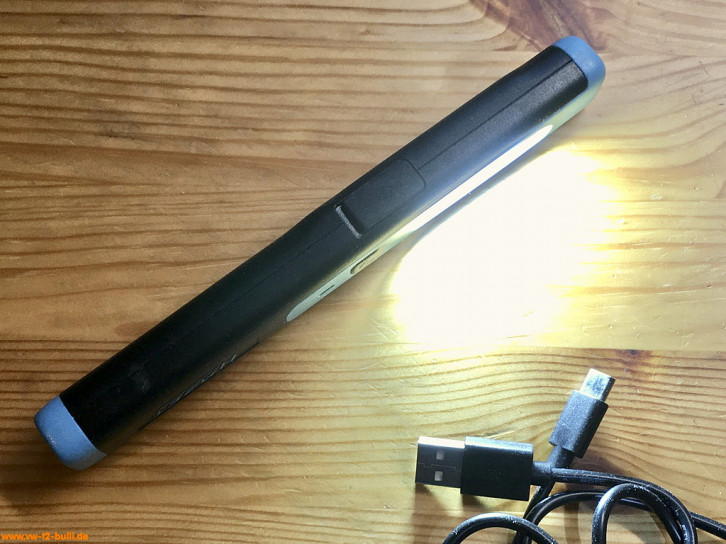

Kleine kompakte und praktische LED Lampe mit Hauptlicht (Flächenausleuchtung) oder Toplicht (punktuelle Ausleuchtung) für ca. 2,5 Stunden Leuchtdauer. Stoßsicheres und IP65 staub- und wassergeschütztes Gehäuse mit integriertem Haltemagneten auf der Rückseite, ausziehbarer Halteclip, integrierter Status LED (grün/rot) und USB Typ-C (an der Lampe) Ladekabel für USB Typ-A.

Aufschriften auf meiner Version ist nur noch "HAZET" auf der Frontseite und auf der Rückseite dunkel auf schwarz klein "Model: 1979-11" und viele Details und Prüfzeichen.

Ab 2021 gibt es diese Form in HAZET Katalogen - erste Version noch auf der Vorderseite mit HAZET Schriftzug in weiß mit darunter Modellbezeichnung.

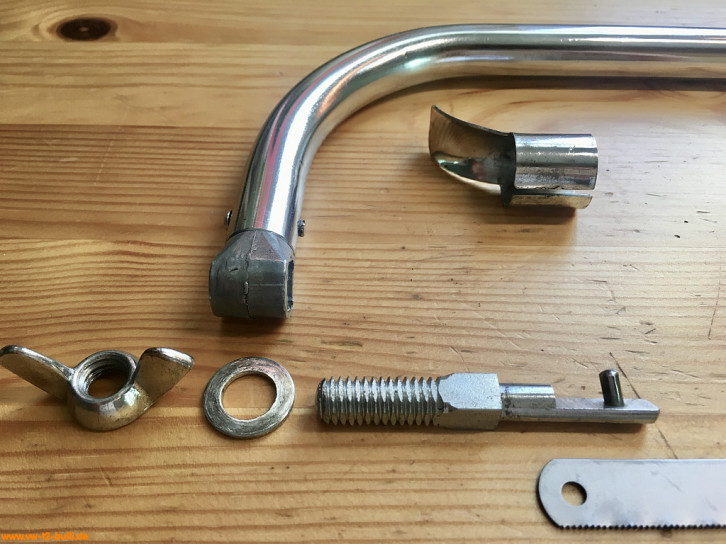

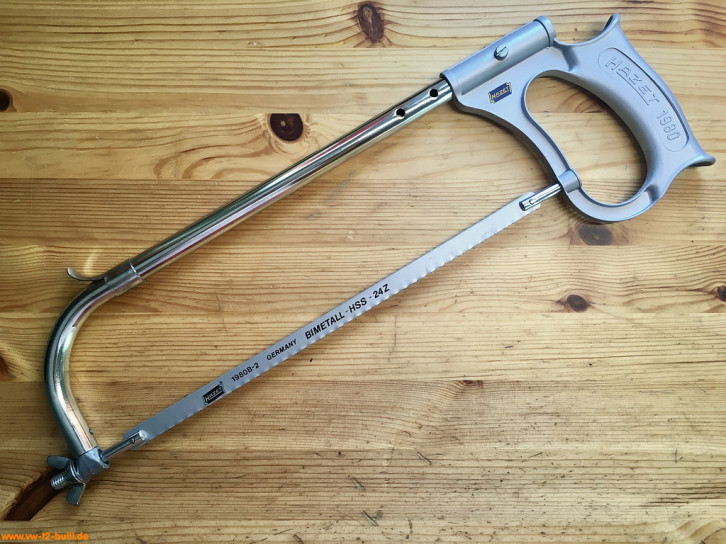

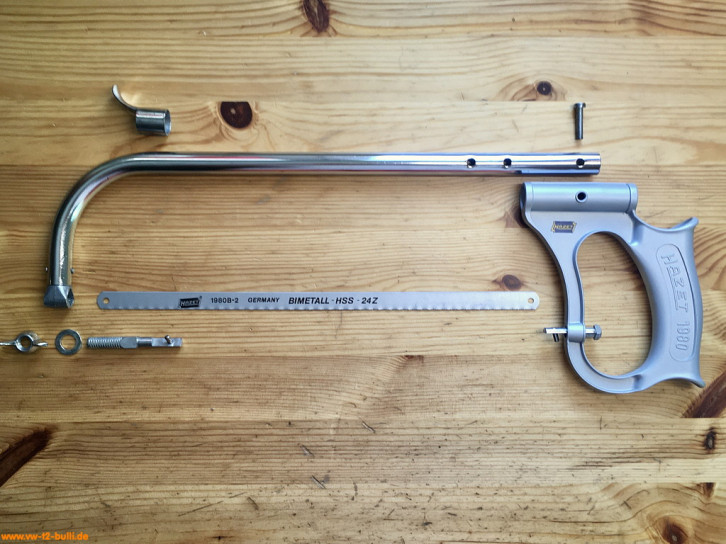

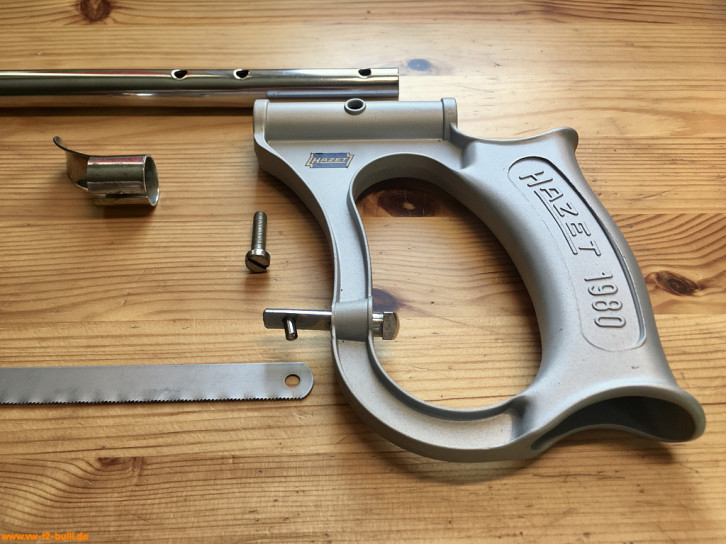

HAZET 1980 - Metallsägebogen

(historisch 1954-1988) [100]

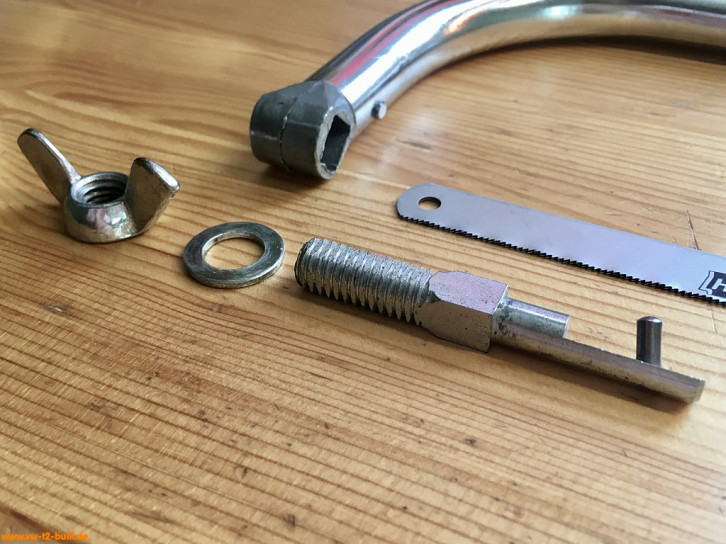

Diese 475 mm lange Metallsäge war verstellbar für Sägeblätter 225 bis 300 mm bzw. 9 bis 12" und war Teil von Werkzeugschränken.

Aufschrift auf dem Griff ist beidseitig "HAZET 1980".

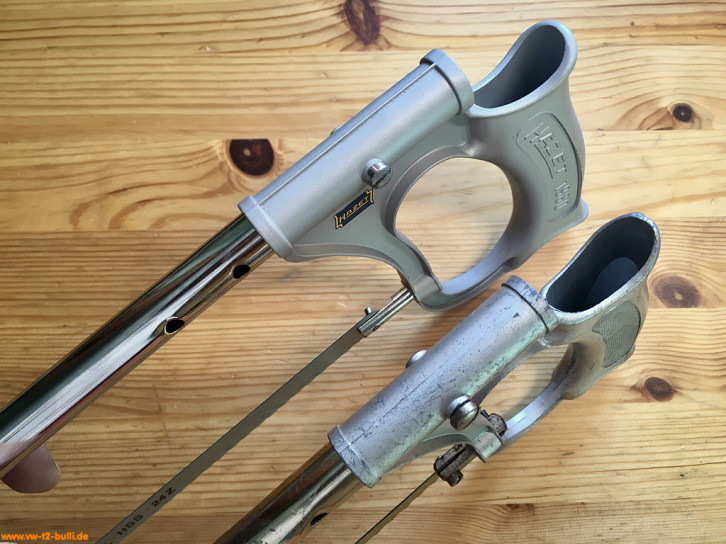

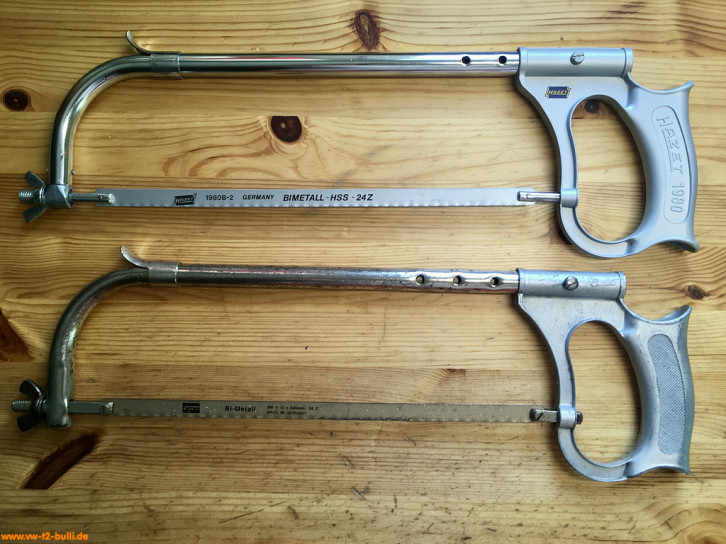

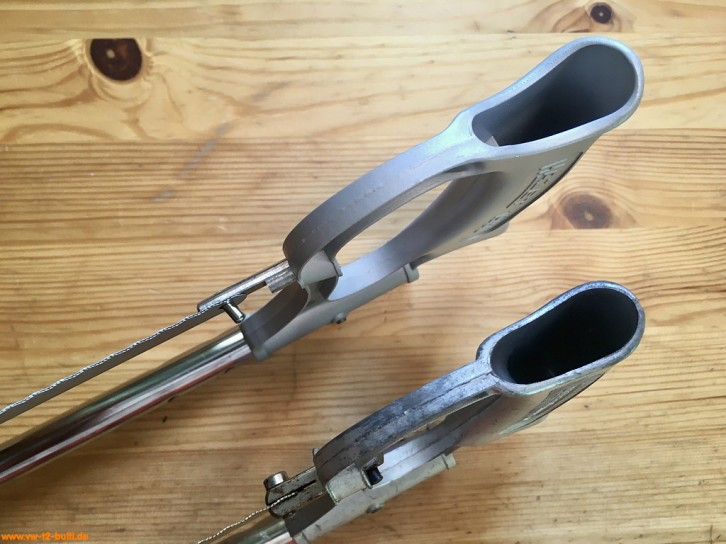

Ab 1954 erscheint sie in Katalogen. Vorher ist eine andere Säge in den großen Werkzeugschränken zu sehen ohne Produktnummer, die der nicht verstellbaren "1981" ab 1958 ähnelt. Ab ca. 1965 bis mindestens 1979 steht dann statt "Hazet" Großgeschrieben "HAZET" auf dem silberfarbenen Griff. Spätestens 1985 ist der Griff dann schwarz lackiert. Um 1992 wurde sie in einer neuen Form von der "1980 N" ersetzt. Die hier gezeigte ist eine nach 1965 bis vor 1985. Der mäßig entgratetet Griff aus Aluminium ist lackiert in ca. RAL 9006 Weißaluminium. Das Bügelrohr ist verchromt. Im Bild mit neuem 300 mm Sägeblatt HAZET "1980 B-2" (es gab früher noch eine mit 225 mm kürzere "1980 B-1" Version, wie sie auch in Katalogbildern vom großen Werkzeugschrank "100" meist zu sehen war). Die andere, fast baugleiche Säge ist eine NoName, auf den Griff steht nur "Made in Western Germany" ohne jede Marke.

Randbemerkung: das Design kommt bei anderen namhaften (z.B. als "BELZER Handy 4506" oder von VBW alias Vereinigte Beckersche Werkzeugfabriken GmbH & Co. KG) und auch eher unbekannten Herstellern vor, so dass anzunehmen ist, dass die Säge nur zugekauft und der Griff im Auftrag passend mit HAZET Aufschrift versehen wurde.
