Klimaanlagen

Für den T2 gab es in den USA mehrere Varianten von Klimaanlagen. Die eine war für den Bus (ohne Schiebedach) am Dachhimmel. Eine andere war für den Camper unter dem Armaturenbrett (underdash) und weitere auf der Fahrerseite hinter den B-Säule.


Klimaanlage 1974 für Camper

Die Klimaanlage mit VW-USA Plakette für Campingmobile wird auf der Website theSamba.com genannt - viel ist aber nicht zu sehen, außer einer sehr kompakten Bedieneinheit mit Kühluftaustritten im Dachbereich, die an der Seitenwand hinter dem Fahrer montiert wird. Mit welchen Campingeinrichtungen sie angeboten wurde ist auch unklar.


Klimaanlage 1976 für Camper

"1976 Type 2 Camper (underdash) ZVW 203 225"

Die Klimaanlage "ZVW 203 225" (M-Code 573) für Campingmobile wird unter dem Armaturenbrett (underdash) angebracht und ist für Typ 4 Motoren vorgesehen. Der Kompressor findet links neben dem Motor seinen Platz. Unter dem Wagen werden zwei große Wärmetauscher angebracht und ein kleine Trocknerpatrone. Das Bedienteil und die Ausströmer gehen über die ganze Armaturenbrettbreite.

Gegenüber dem Nachfolger der 1976-78 "ZVW 203 225" erscheint als Aufkleber und in den Unterlagen ganz oft noch ein "cool"-Logo, das in der Nachfolgenden Version durch VW und VW-Abteilungen (VPC - Volkswagen Parts Center) ersetzt wurde. Andere Unterscheide konnte ich bisher nicht ausmachen.

Dazu habe ich bisher nur Informationen auf der Website theSamba.com vorgefunden:


Klimaanlage 1976-1978 für Camper

"1976-78 Type 2 Camper (underdash) ZVW 203 225"

Die Klimaanlage "ZVW 203 225" (M-Code 573) für Campingmobile wird unter dem Armaturenbrett (underdash) angebracht und ist für Typ 4 Motoren vorgesehen. Der Kompressor findet links neben dem Motor seinen Platz. Unter dem Wagen werden zwei große Wärmetauscher angebracht und ein kleine Trocknerpatrone. Das Bedienteil und die Ausströmer gehen über die ganze Armaturenbrettbreite.

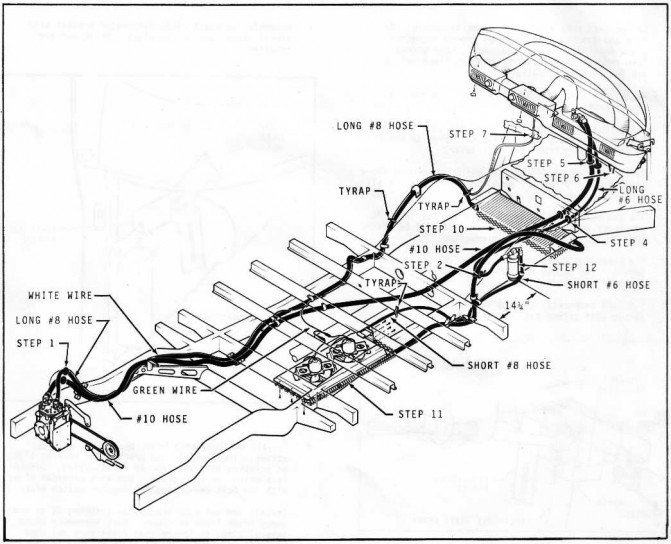

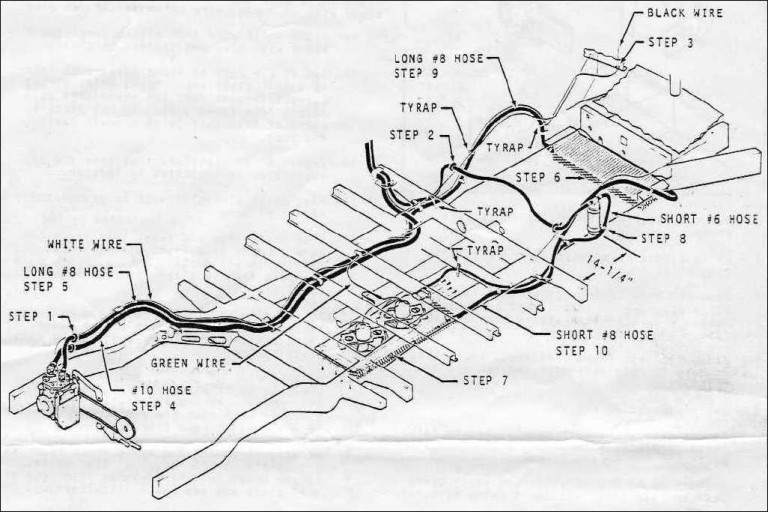

Hier die beiliegenden Dokumente:
(bei der Einbauanleitung sind auch die Schnittschablonen, Packliste, Garantie, etc. anbei)

Hier die beiden beiliegenden Aufkleber:
(der blaue ist ein Hinterglasaufkleber)

1975-09-vw-ac.jpg 1975-09-vw-ac-max-load-reduced.jpg

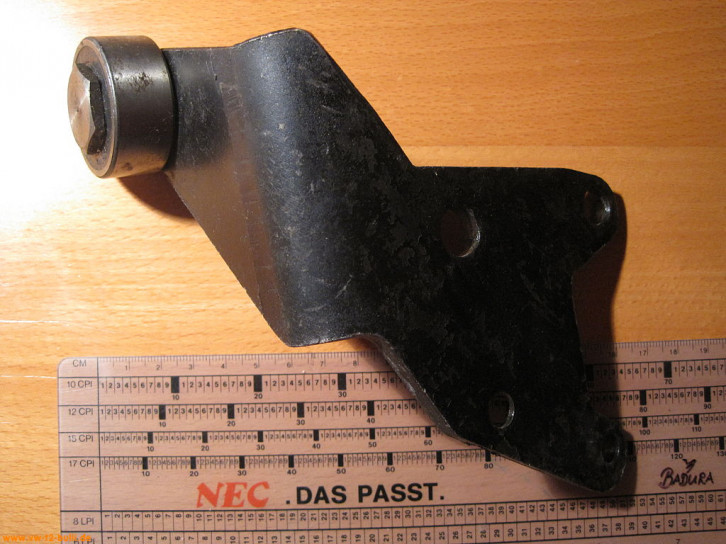

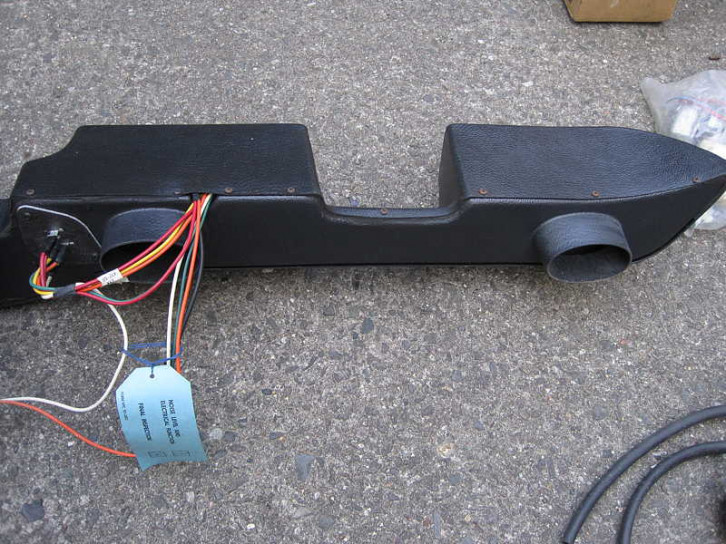

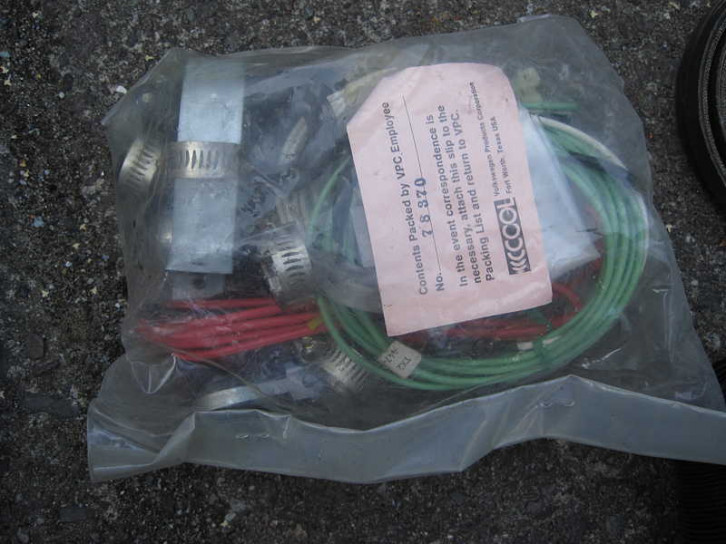

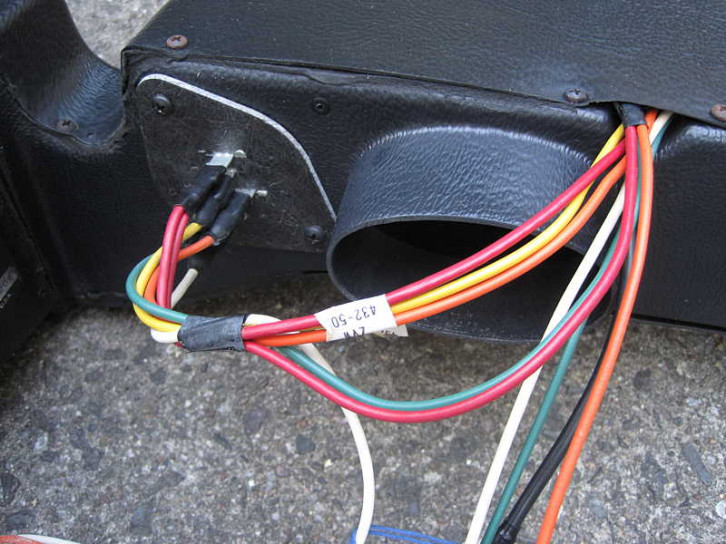

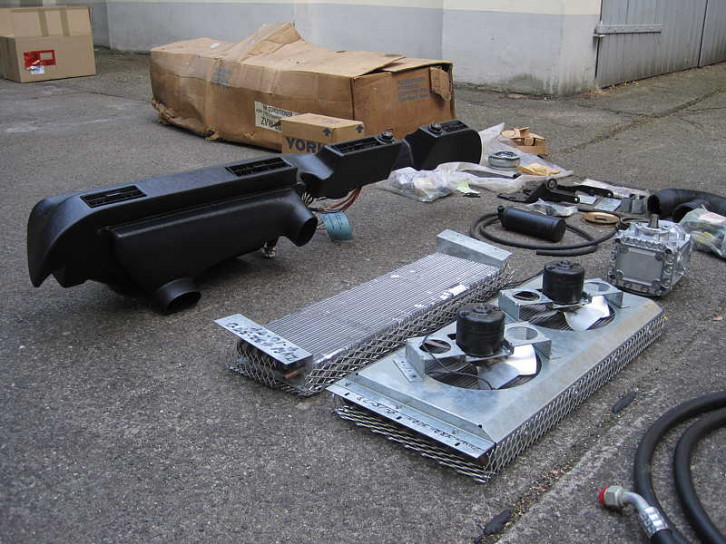

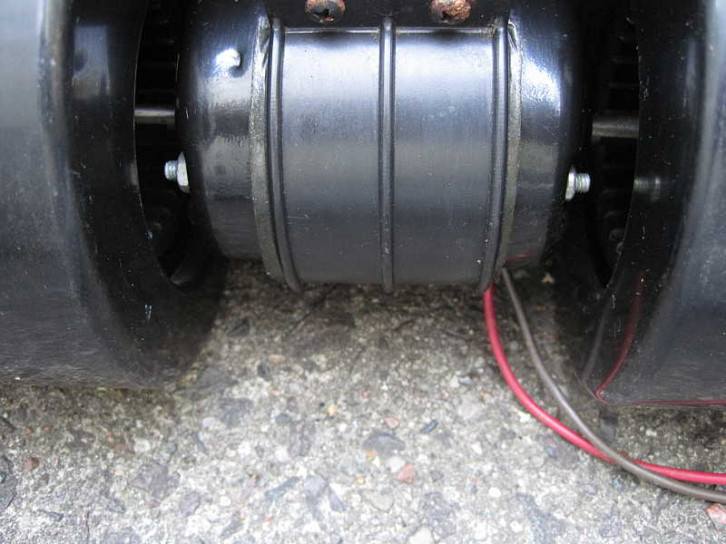

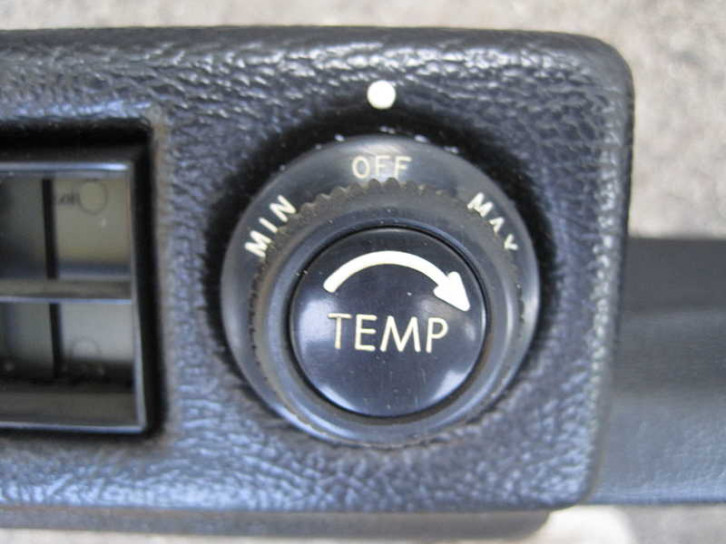

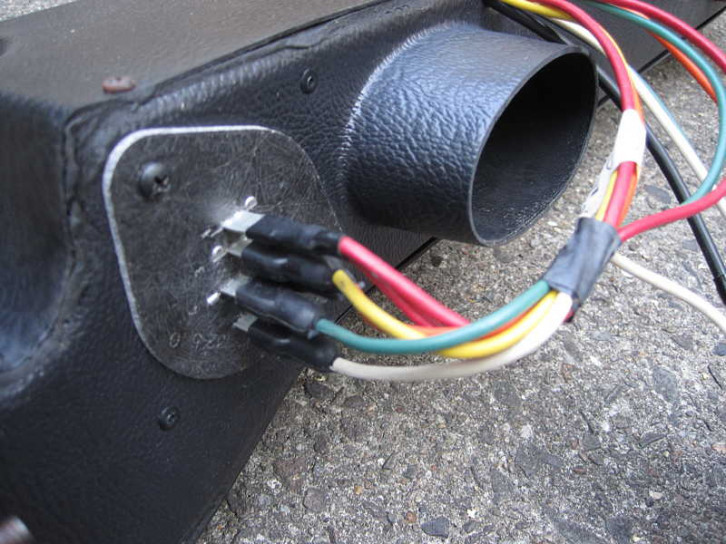

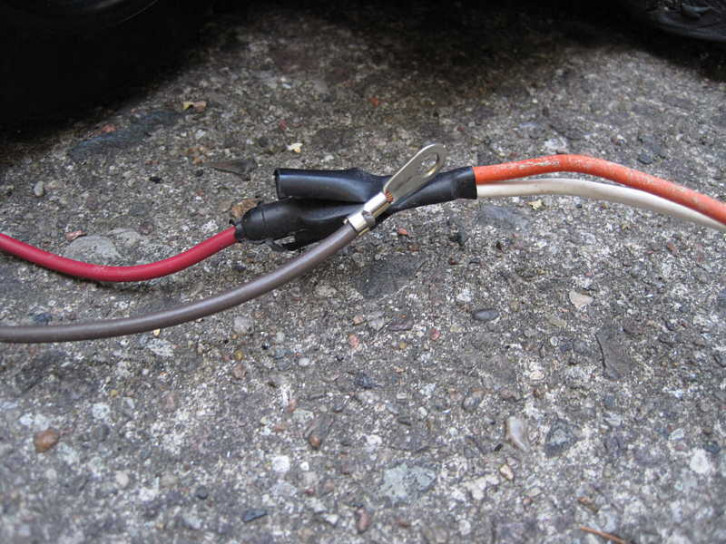

Hier ein paar Bilder unserer Klimaanlage frisch ausgepackt:

IMG_1314.jpg IMG_1307.jpg IMG_1325.jpg
IMG_1297.jpg IMG_1298.jpg IMG_1299.jpg
IMG_1328.jpg IMG_1332.jpg IMG_1326.jpg
IMG_1337.jpg IMG_1339.jpg IMG_1340.jpg
IMG_1341.jpg IMG_1342.jpg IMG_1318.jpg
IMG_0450.jpg IMG_3415.jpg IMG_3414.jpg

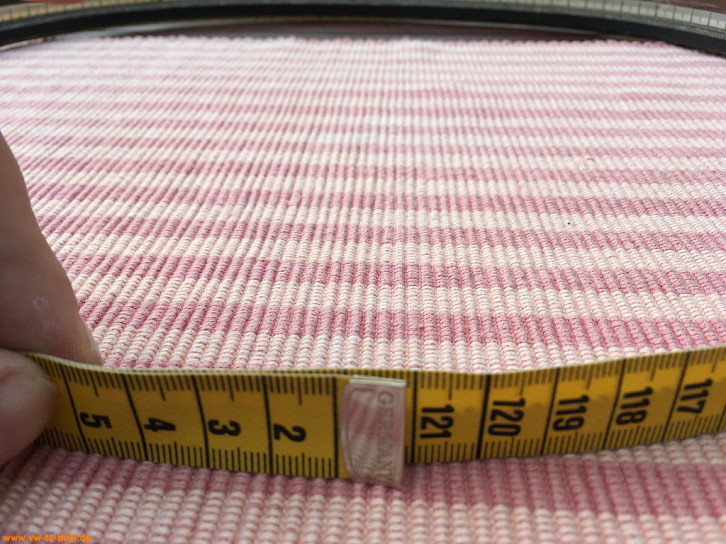

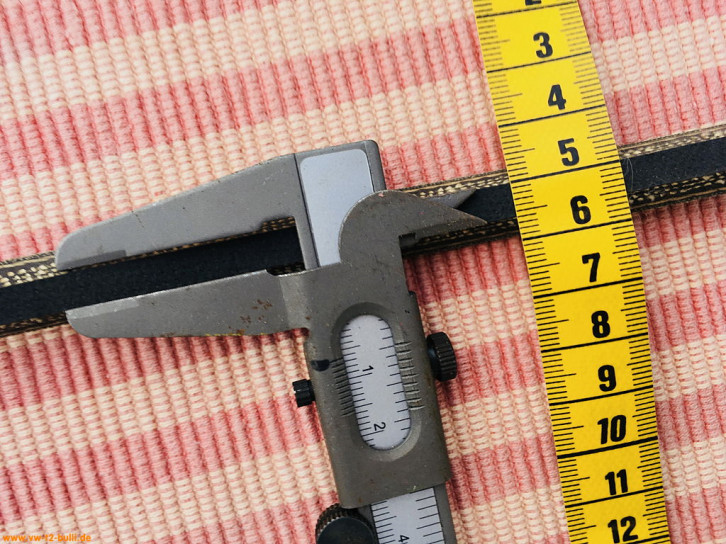

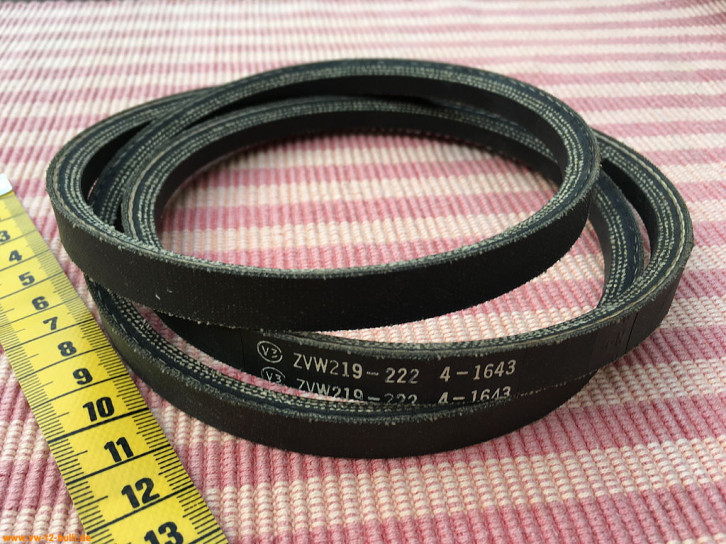

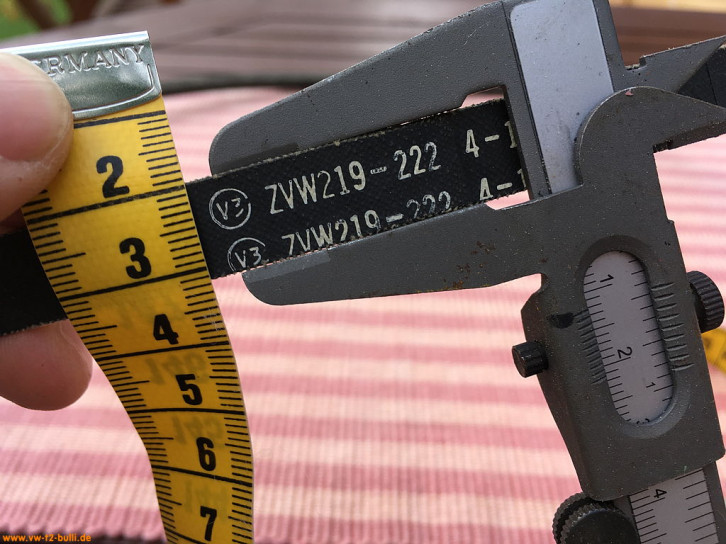

Hier noch Bilder vom Keilriemen mit Maßen, der leider schwer erhältlich ist.
(Aussenumfang 121,1 cm, Aussenbreite 1,2 cm, Innenbreite 0,6 cm, Dicke/Höhe etwa 0,7 cm)
(bzw. in Inch/Zoll: 4.8", 0.5", 0.24", 0.28")

IMG_6475.jpg IMG_6476.jpg IMG_6477.jpg
IMG_6480.jpg IMG_6478.jpg

Weitere Detailbilder auf Anfrage. Bilder vom Einbau folgen später in diesem Jahr...


Klimaanlage 1979 für Camper

"1979 Type 2 (dash) ZVW 805 5019"

Der Nachfolger ist die "1979 Type 2 (dash) ZVW 805 5019". Auch sie ist für Campingmobile mit Typ 4 Motoren bestimmt.

Gegenüber der von 1976-78 "ZVW 203 225" ist sie anders aufgebaut und hat nur noch einen Wärmetauscher. Die Schläuche und der Trockner werden nun auf der Fahrerseite unten angebracht.

Dazu habe ich bisher nur Informationen auf der Website theSamba.com vorgefunden.


Klimaanlage 1976 für Busse (ohne Schiebedach)

"1976 Type 2 (overhead) ZVW 203 227"

Klimaanlagen die über und vorne hinter dem Fahrer- und Beifahrersitz am Dachhimmel angebracht werden, damit auch der hintere Fahrgastraum besser von gekühlter Luft erreicht wird. Die Kühlschläuche gehen dafür in der B-Säule hinter dem Fahrer zum Dachhimmel. Die Anlage ist für Typ 4 Motoren vorgesehen.


Hier die beiliegenden Dokumente:
(bei der Einbauanleitung ist auch die Packliste anbei - die fehlende Schnittschablone sollte wie bei der ZVW 203 225 aussehen)

Folgende Dokumente habe ich dankenswerterweise von TAZe aus dem bulli.org-Forum erhalten:

Hier Photo und Prospekt von theSamba.com....


Prospekte von VW für das Thema Klimaanlage:

1968-xx-vw-ac.jpg 1969-xx-vw-ac.jpg 1970-xx-vw-ac.jpg
1970-xx-dpd-air-conditioners-ad.jpg 1972-xx-vw-ac.jpg 1973-xx-vw-ac.jpg

Aktuelle Nachrüst-Kits
