Bremslichtschalter

Der oder die Bremslichtschalter sitzen am Hauptbremszylinder am Unterboden hinter dem Fahrer. Es ist ein Schalter der bei Brmesdruck die hinteren Bremslichter anschaltet.

Es gibt davon zwei unterschiedliche Bauarten:
a) mit 2 Kontakten für einen Bremslichtschalter und einfaches Bremslicht schalten
b) mit 3 Kontakten für zwei Bremslichtschalter und eine Kontrollleuchte am Armaturenbrett (meist USA).

Die Preise und Qualität der derzeit angebotenen Bremslichtschalter ist sehr unterschiedlich. Mir sind nach wenigen Jahren bereits 2 dieser Schalter ausgefallen. Dies ist ärgerlich, zumal beim Austausch auch das ganze Bremssystem wieder entlüftet werden muss.

Mancher Anbieter verlangt sogar für No-Name (wahrscheinlich Ware aus China für wenige Cent) der Preis für europäische Markenware.

Hier eine kleine Übersicht...


2-polig

VW Originalteilenummern zum Vergleich:
113 945 515 H
113 945 515 HS
113 945 515 G (1967)
113 945 515 C (1968, mit konischem Gewinde)
113 915 515 H


VW 113 945 515 H

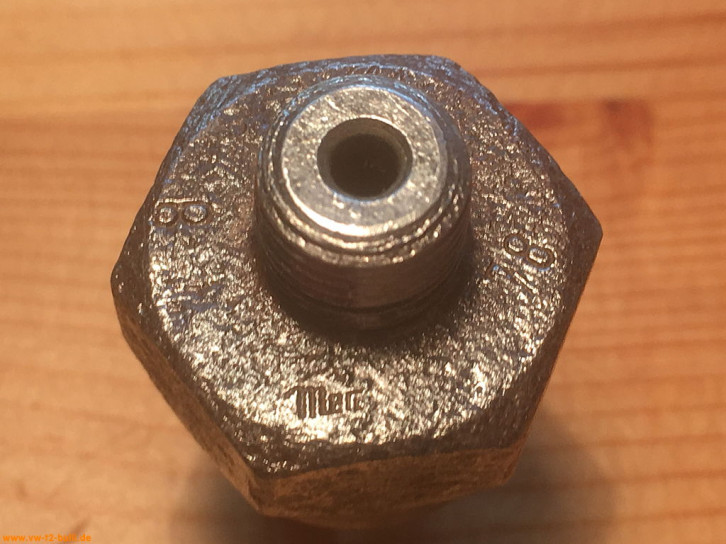

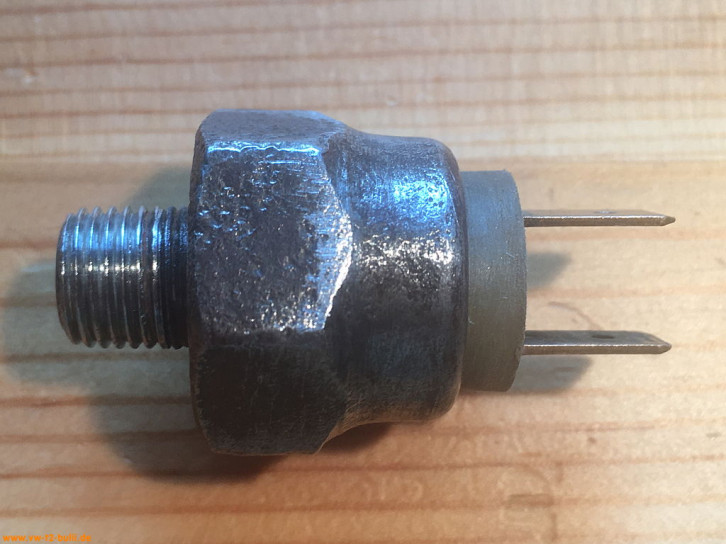

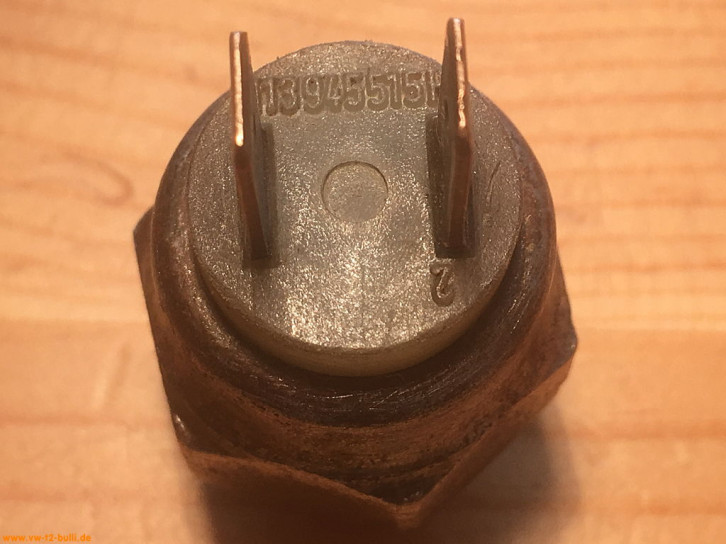

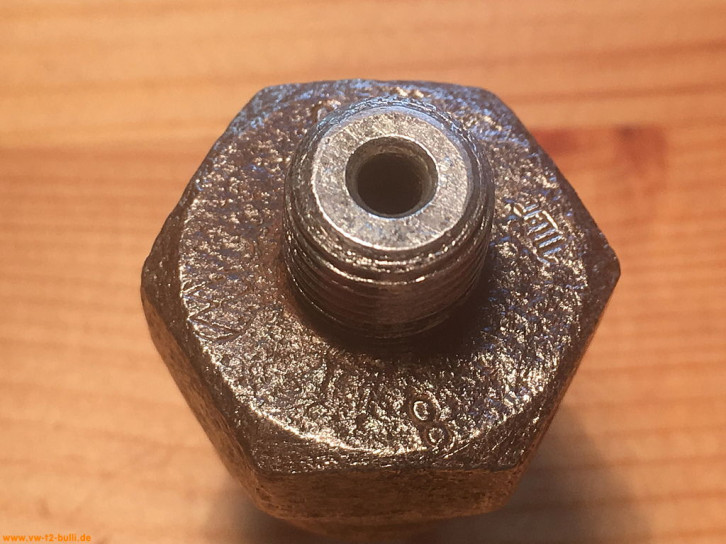

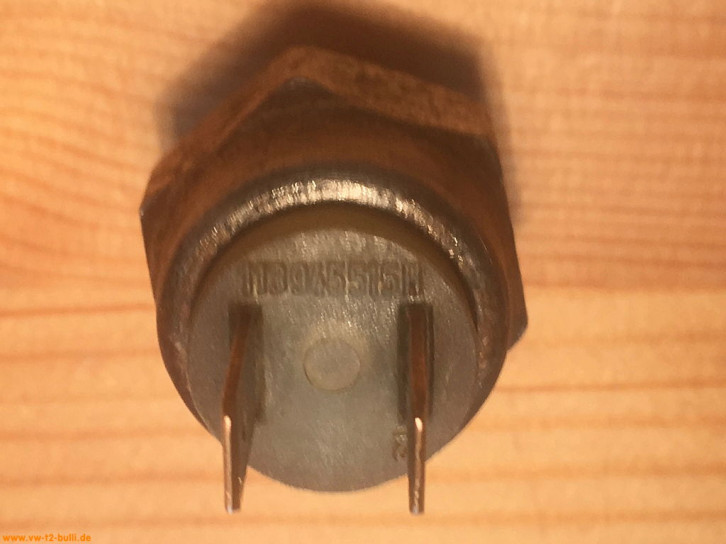

Benutzer, ausgebauter, original VW 113 945 515 H.

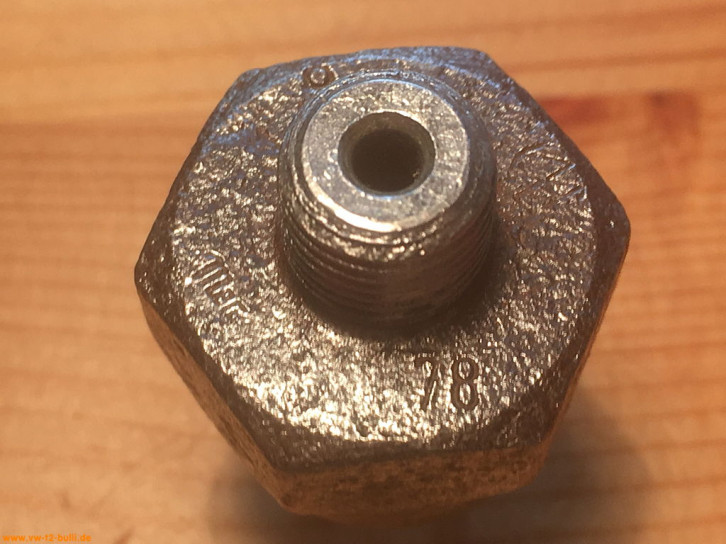

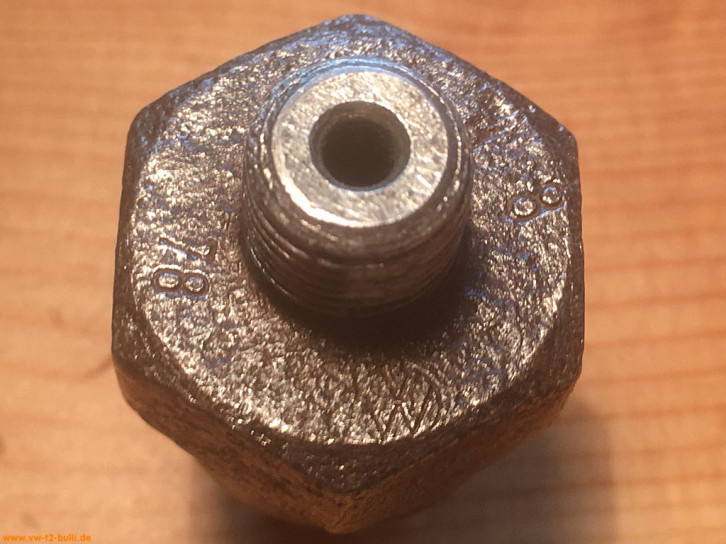

Man erkennt als Innschriften ein VW Logo, eine "78", eine "8", und den Anfang eines Schriftzuges "Mem...".

IMG_6538.jpg IMG_6539.jpg IMG_6540.jpg
IMG_6541.jpg IMG_6542.jpg IMG_6543.jpg

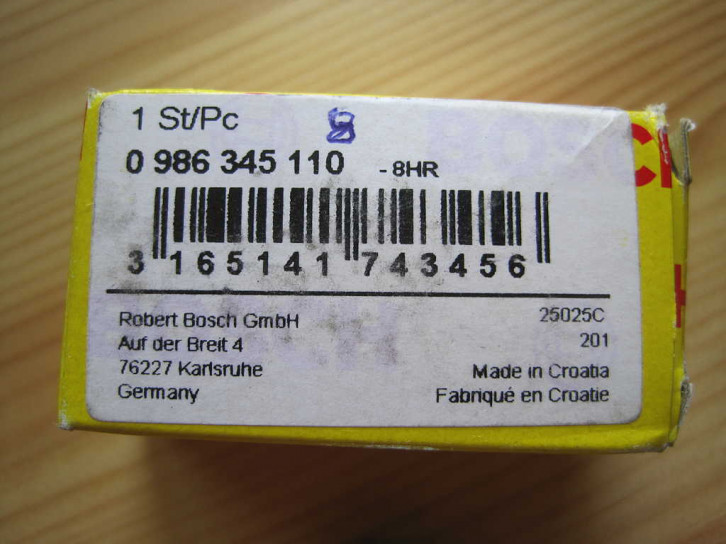

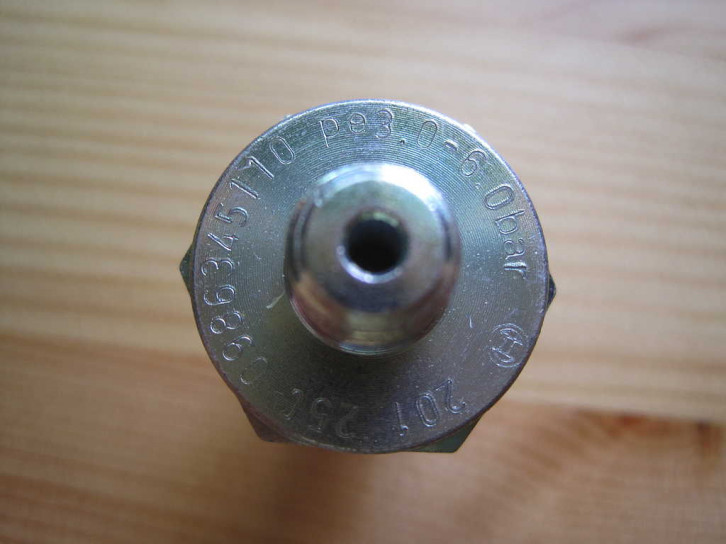

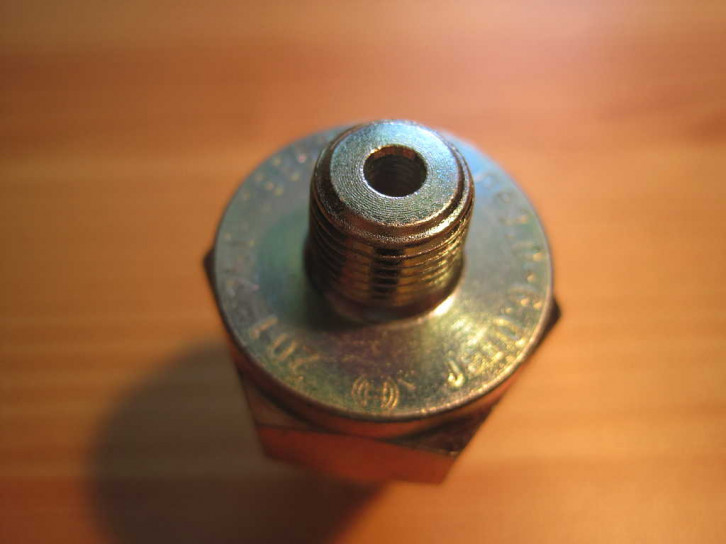

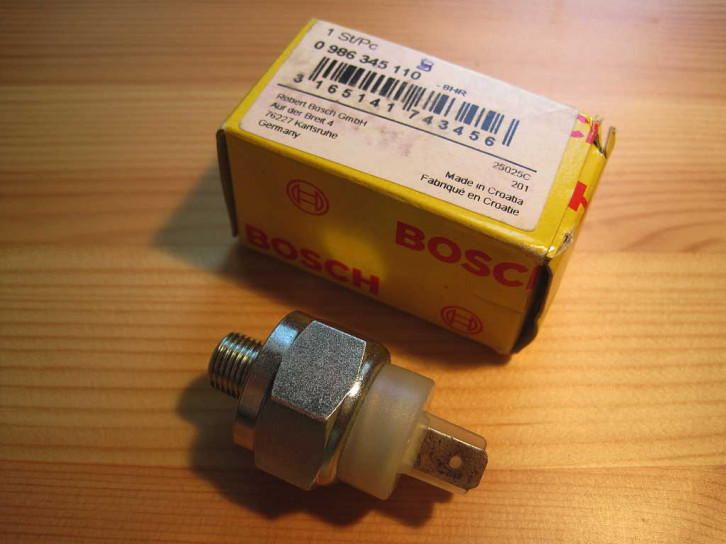

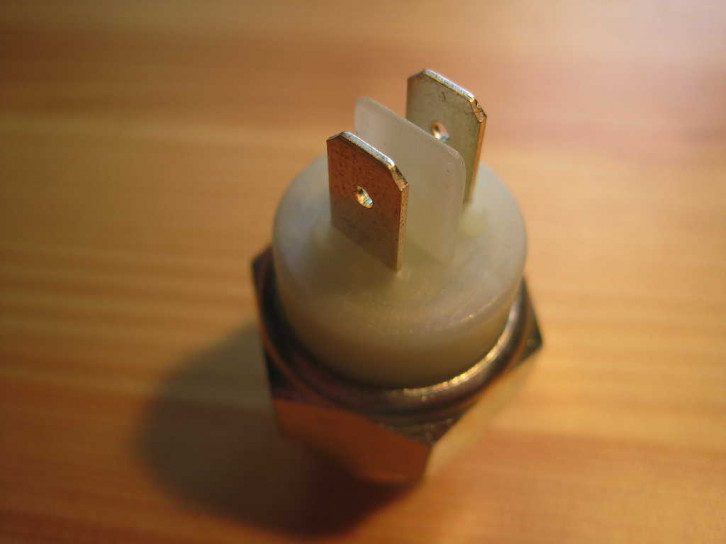

Bosch (Made in Croatia)

EAN Code: 3165141743456 (bestellt hatte ich 3165142926162)
Hersteller Artikelnummer: 0 986 345 110
Kartonaufdruck: siehe Bild
Schalterdruck: 3 - 6 bar
Gewindemaß: M10x1 konisch
Schlüsselweite: 22
Preis: 17,50 € (Juli 2014)

IMG_6661.jpg IMG_6662.jpg IMG_6663.jpg
IMG_6664.jpg IMG_6665.jpg IMG_6666.jpg

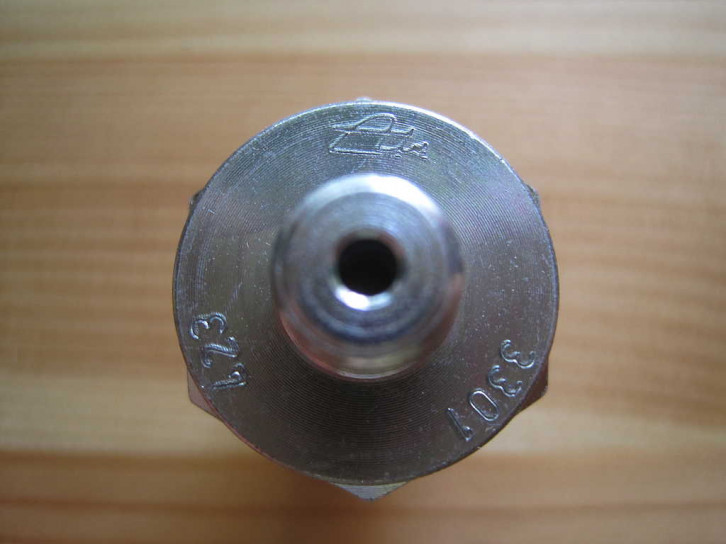

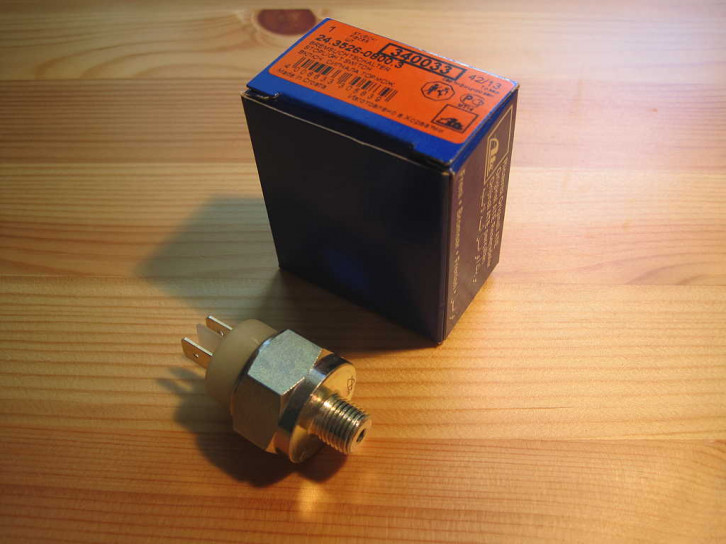

Ate (Made in Croatia)

EAN Code: 4006633305839
Hersteller Artikelnummer: 340033

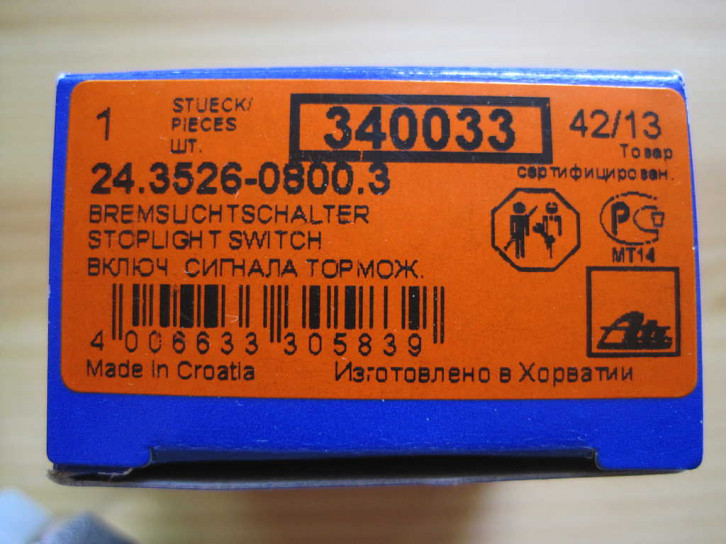

Kartonaufdruck: siehe Bild
Schalterdruck: -
Gewindemaß: M10x1 konisch
Gewindelänge: 9 mm
Schlüsselweite: 24
Preis: 13,70 € (Juli 2014)

IMG_6667.jpg IMG_6668.jpg IMG_6669.jpg
IMG_6671.jpg IMG_6672.jpg

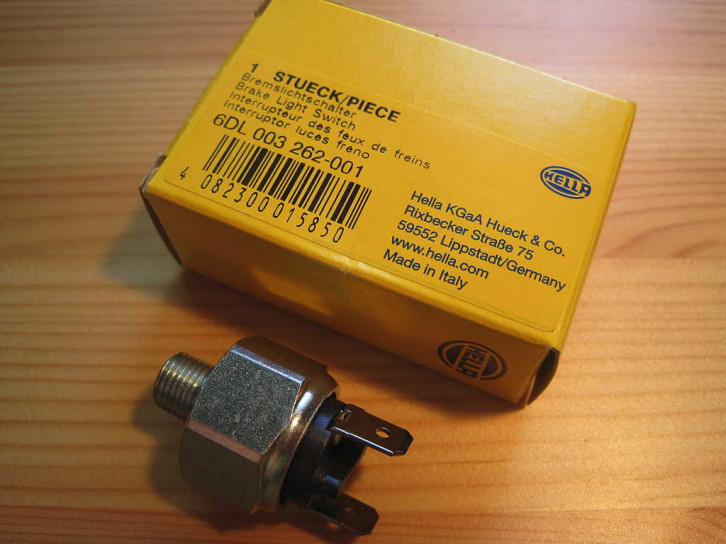

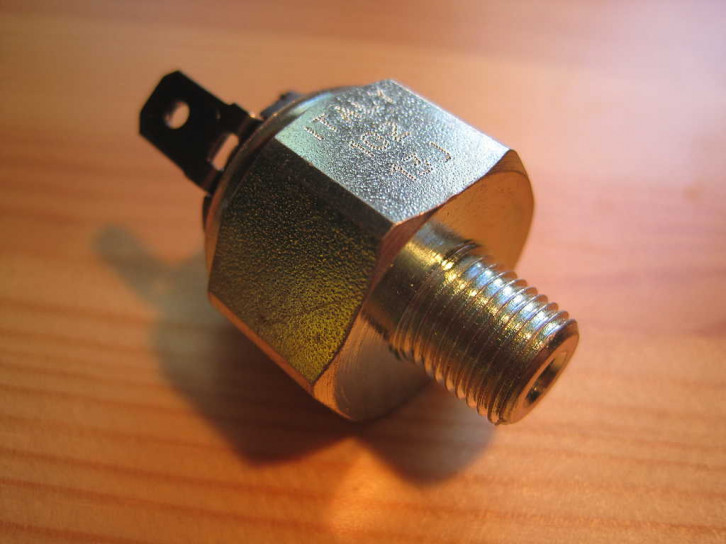

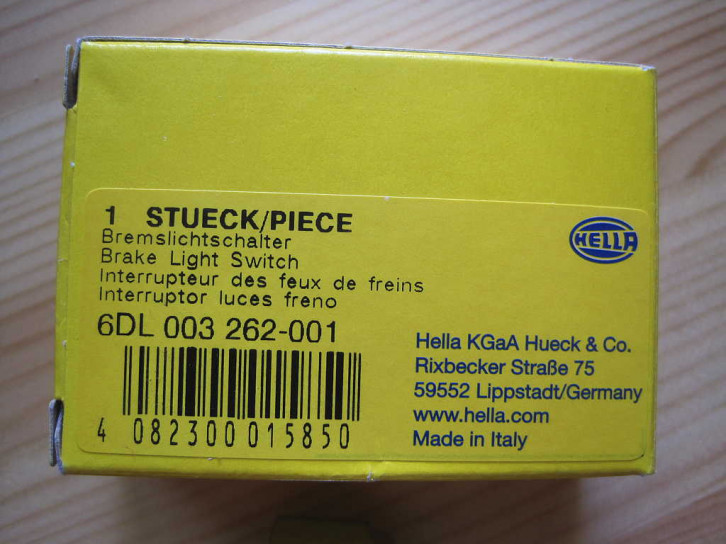

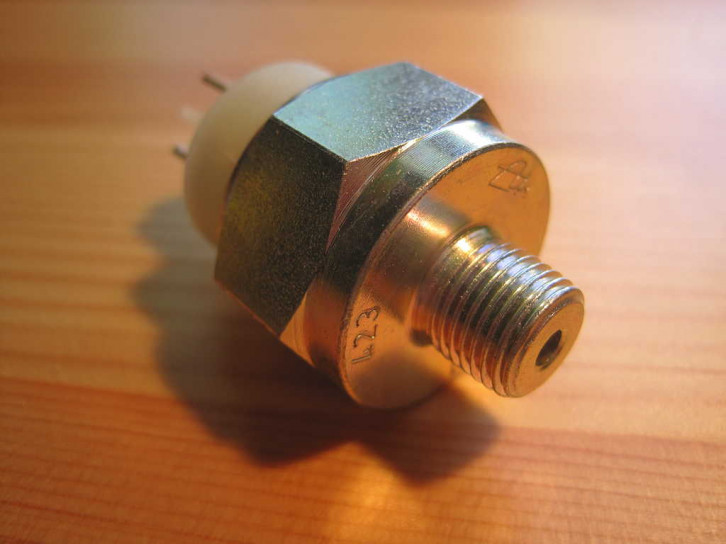

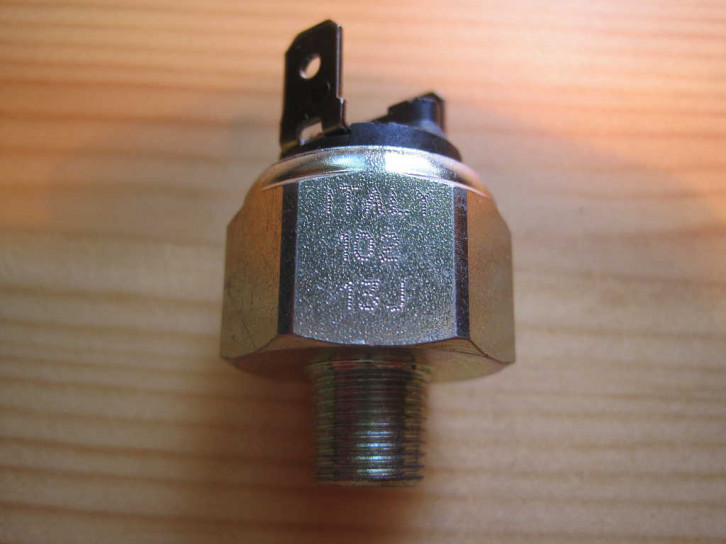

Hella (Made in Italy)

Der Abstand der Kontakte passt nicht zum Orignalstecker, lässt sich aber improvisieren.

EAN Code: 4082300015850
Hersteller Artikelnummer: 6DL 003 262-001
Kartonaufdruck: siehe Bild
Schalterdruck: 5 bar
Gewindemaß: M10x1 konisch
Schlüsselweite: 22
Preis: 14,85 € (Juli 2014)

IMG_6656.jpg IMG_6657.jpg IMG_6658.jpg
IMG_6659.jpg IMG_6660.jpg

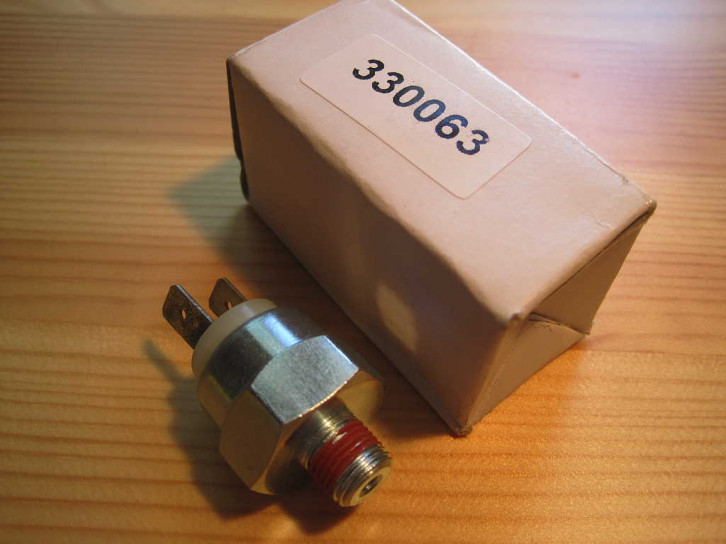

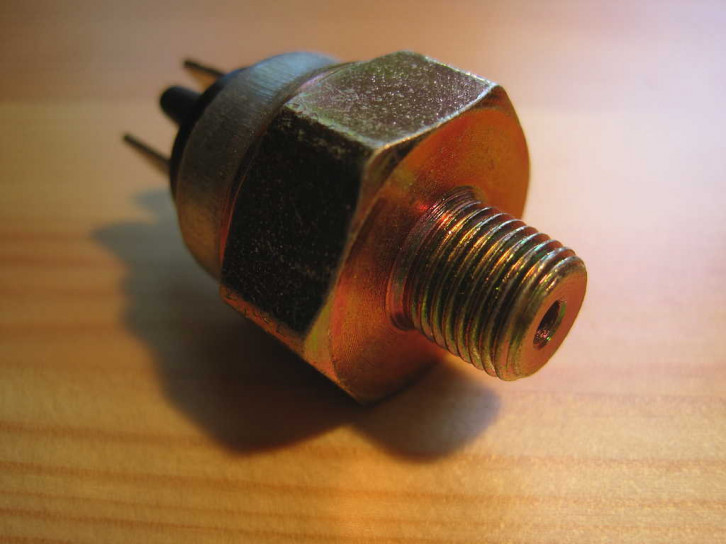

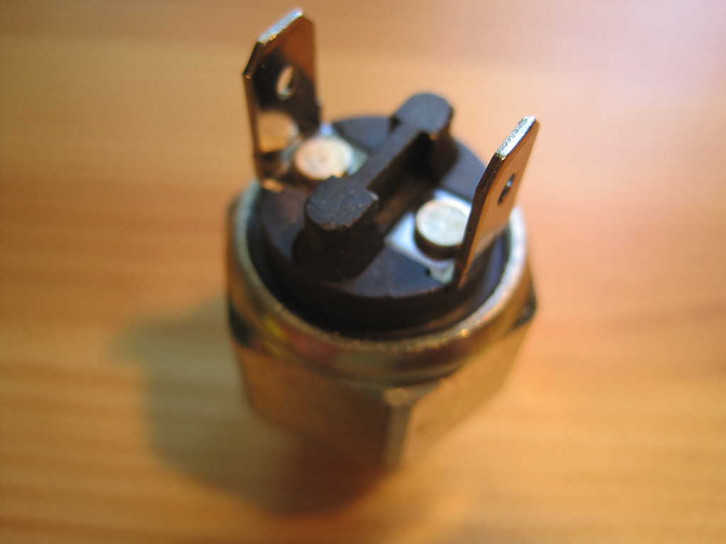

Quinton Hazell (QH)

(keine Kennzeichen, kein aufgedruckter Text, kein Firmenlogo)

EAN Code: 5022515006068
Hersteller Artikelnummer: XBLS31
Kartonaufdruck: 330063
Schalterdruck: 5.0 bar
Gewindemaß: M10x1 konisch
Schlüsselweite: 22
Preis: 5,90 € (Juli 2014)

IMG_6652.jpg IMG_6653.jpg IMG_6654.jpg

???

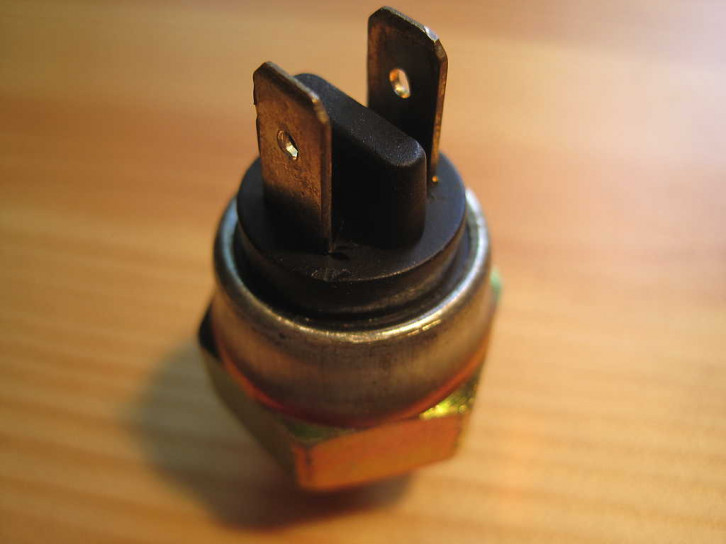

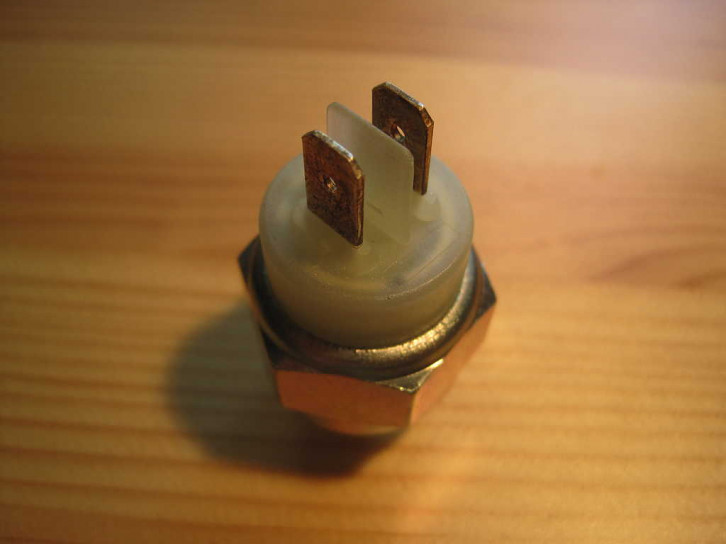

bezogen über bekannter deutschen Händler für luftgekühlte VW Teile, dessen online Seite einen anderen Schalter zeigt ohne Kunsstoffzwischensteg
(keine Kennzeichen, kein aufgedruckter Text, kein Firmenlogo).
Der Steg passt nicht zu dem üblichen Orignalstecker, lässt sich aber improvisiere.

EAN Code: -
Kartonaufdruck: -
Schalterdruck: -
Gewindemaß: M10
Schlüsselweite: 22
Pol-Anzahl: 2 -polig
Preis: 12,- € (Juli 2014)

IMG_6673.jpg IMG_6674.jpg

3-polig

VW Originalteilenummern zum Vergleich:
113 945 515 G (ca. 1969 ab Fahrgestellnummer 219 061 568 und Bremskontrolllicht)


(ich habe keine Referenzeinkäufe zu 3-poligen gemacht)
