Leuchtmittel

Eine Liste der 12V Leuchtmittel (alias Glühbirnen), die für einen T2 Bulli verwendet werden.


Sockel Watt Verwendung Hinweise Bildtafel, Nr. VW bzw. Normteil Best.-Nr.
P45t 45/40W Scheinwerfer Bilux, Abblendlicht, Fernlicht 097-00, 23
097-10, 16
N 017 705 3
P43t 60/55W Scheinwerfer H4, Abblendlicht, Fernlicht 097-00, -
097-10, 17
N 017 763 2
BA9s 4W Scheinwerfer Standlicht 097-00, 24
097-10, 16
N 017 717 2
BA15s 21W Blinkleuchte vorn, T2a & T2b, Blinklicht 100-00, 3 N 017 732 2
BA9s 4W Blinkleuchte vorn, T2b, Standlicht, z.B. USA 100-00, 1 N 017 717 2
PK22s 55W Nebelscheinwerfer H3, Nebellicht 097-20, 3 N 017 762 2
BA15s 21W Rückfahrscheinwerfer Rückfahrlicht 097-00, 6 N 017 732 2
BAY15d 21W/5W Schlußleuchten T2b, Rücklicht und Bremsleuchte 098-10, 24 N 017 738 2
BA15s 21W Schlußleuchten Blinklicht und Rückfahrlicht 098-10, 25 N 017 732 2
BA15s 10W Kennzeichenleuchte Kennzeichenlicht 098-00, 4 N 017 719 2
BA15s 21W Nebelschlußleuchte Nebelschlußlicht 098-30, 2 N 017 732 2
BA15s 21W Dachblinkleuchte hinten, Blinklicht, z.B. Krankenwagen 100-00, 20 N 017 732 2
BA9s 4W Seitenstrahler Heckseitenstrahler, z.B. USA 098-10, 33 N 017 717 2
SV8.5 18W Blinkleuchte Soffitte, 15x44, B-Säule, z.B. Italien 100-00, 8 N 017 728 2
P14,5s 55W Rundumkennleuchte H1 099-00, 26 N 017 761 2
BA15s 35W Suchscheinwerfer Helphos, verspiegelte Spezialbirne 097-00, 32 -
SV8,5 10W Innenleuchte Soffitte, 11x40 098-40, 2 N 017 723 2
G5 6W Innenleuchte Leuchtstoffröhre, T5 5/8" bzw. 16mm Durchmesser x 212mm Länge, TL45V6W, z.B. für frühe Camper 098-40, 10 N 017 698 1
G5 8W Innenleuchte Leuchtstoffröhre, T5 5/8" bzw. 16mm Durchmesser x 288mm Länge, 36V?, z.B. für späte Camper - N 100 786 01
211-2 10W Innenleuchte 3x USA Birnchen für späte US Camper - -
W2x4.6d 1,2W Instrumentenbeleuchtung Schalter Standheizung 026-00, 80 N 017 751 2
W2x4.6d 1,2W Instrumentenbeleuchtung Schalter Standheizung 027-10, 66 N 017 751 2
W2x4.6d 1,2W Instrumentenbeleuchtung Schalter Standheizung 027-30, 45 N 017 751 2
W2x4.6d 1,2W Instrumentenbeleuchtung Automatik Schaltschema 059-00, 17 N 017 751 2
W2x4.6d 1,2W Instrumentenbeleuchtung AHK Blink-Kontrollleuchte 096-00, 10 N 017 751 2
W2x4.6d 1,2W Instrumentenbeleuchtung Schalter Nebelscheinwerfer und Nebelschlußleuchte 097-20, 16 N 017 751 2
W2x4.6d 1,2W Instrumentenbeleuchtung Schalter Nebelscheinwerfer und Nebelschlußleuchte 098-30, 9 N 017 751 2
W2x4.6d 1,2W Instrumentenbeleuchtung Alarm-Zug-Drehschalter 099-00, 10 N 017 751 2
W2x4.6d 1,2W Instrumentenbeleuchtung Warnlichtschalter 101-00, 9 N 017 751 2
W2x4.6d 1,2W Instrumentenbeleuchtung Instrumententräger, mehrfach 104-00, 10 N 017 751 2
W2x4.6d 1,2W Instrumentenbeleuchtung Schalter beheizbare Heckscheibe 104-00, 31 N 017 751 2
SV8,5 5W Spannungsregler Tankkonstanter, mit versteckter Soffitte, 11x38 104-00, 7b N 017 725 2

Manche Sockeltypen lassen sich noch aufschlüsseln:

Bajonett-Sockel
B für Bajonett
A für Automotive
Durchmesser des Sockels in mm
ggf. Position der Pins wie Y mit höhenversetzten Pins auf 9 und 3 Uhr
Anzahl der Kontakte am Fuß mit s für single oder d für double

z.B. BAY15d ist eine Leuchtmittel mit Bajonett-Sockel für Automotive und 15mm Duchmesser, mit zwei Bayonett-Pins in unterschiedlicher Höhe (zum korrekten Einsetzen der zwei Kontakte unten) und zwei Kontakten unten für die Zweifadenlampe.

Glas-Sockel
W für Wedge (auch Quetsch Sockel)
Sockeldicke x -breite in mm
Anzahl Kontakte mit d für double

z.B. W2x4.6d steht für 2,0mm Sockeldicke und 4,6mm Sockelbreite mit zwei Anschlüssen.

Es gibt solche auch als LED Variante. Allerdings sind sie meist kaltweiß & hell - aber vor allem lassen sie sich mit dem alten Lichtschalter nicht dimmen.

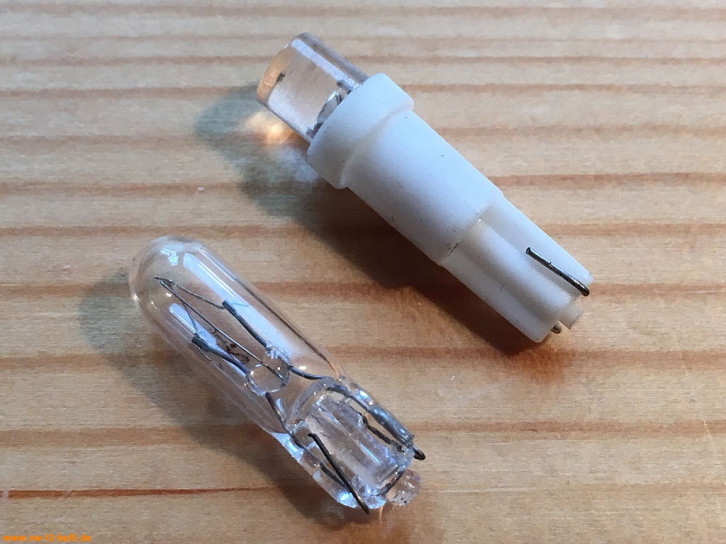

W2x4.6d klassisch und als LED

Leuchtstoffröhren-Sockel
G für Stecksockel
Stiftabstand in mm

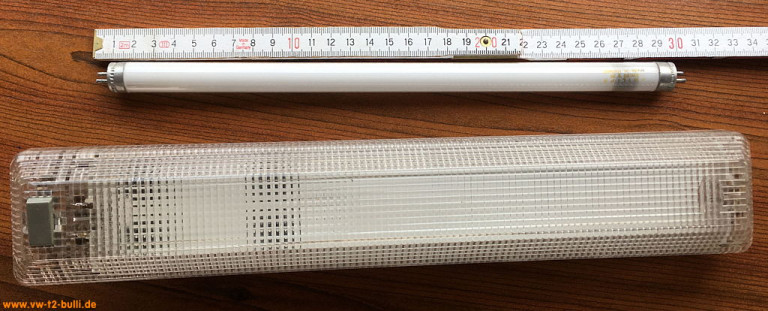

z.B. G5 steht für 5mm Stiftabstand der beiden Kontakte. In den Westfalia Campern gab es zwei Versionen (neben den späten US Versionen mit 3x 211-2 USA Birnchen mit je 10W):
a) eine kurze 212mm mir 6W für frühe Camper und
b) eine längere 288mm mit 8W für späte Camper.


LED für den VW T2

Seit Anfang 2023 gibt es für H4 Scheinwerfer zunächst von Osram und später von Philips LED Leuchtmittel zugelassen auch in Deutschland mit ABG (Allgemeine BauartGenehmigung). Auch nicht generell für alle H4 Scheinwerfer liegt eine Genehmigung vor - daher vorher die Kompatibilitätslisten studieren.

Ältere Bilux Scheinwerfern sind dafür nicht passend durch andere Geometrie und andere Lichtwege im Scheinwerfer.

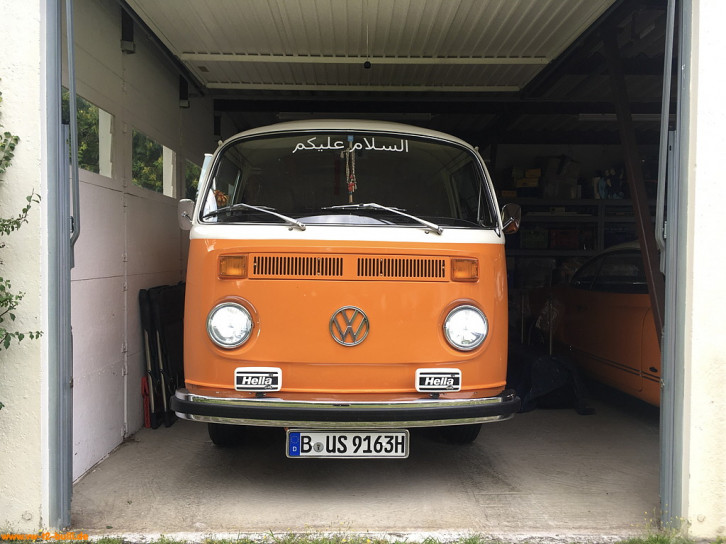

T2 mit Philips Ultinon Pro6000 H4-LED in 5800 Kelvin Tageslichtweiß

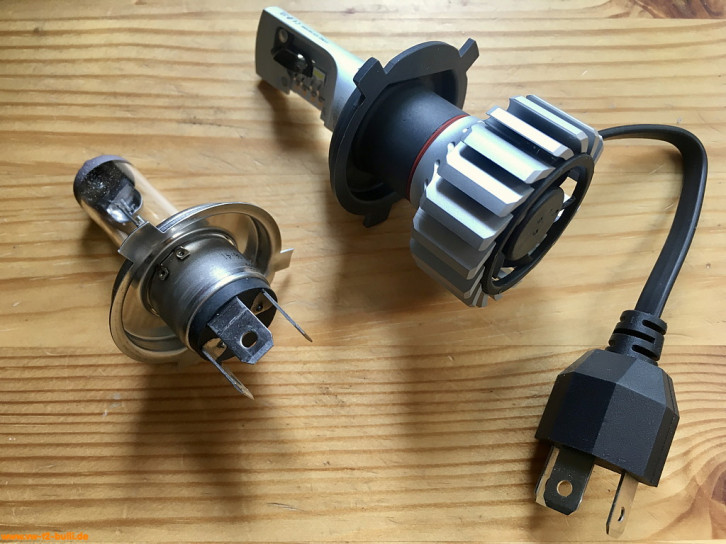

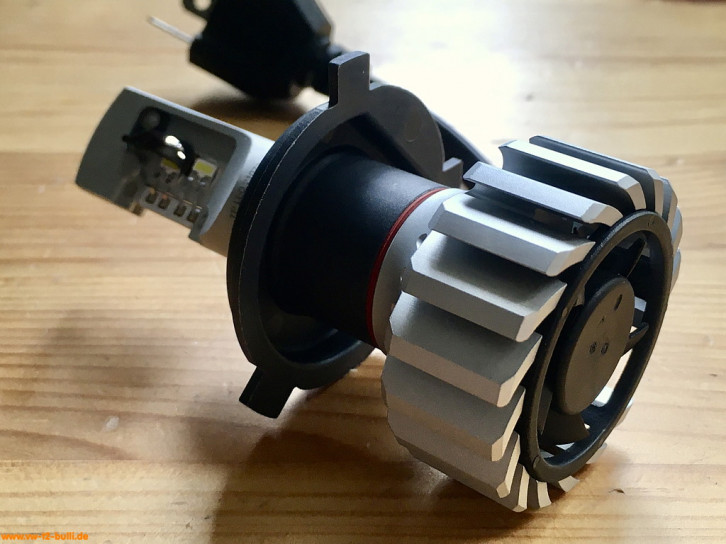

Philips Ultinon Pro6000 H4-LED

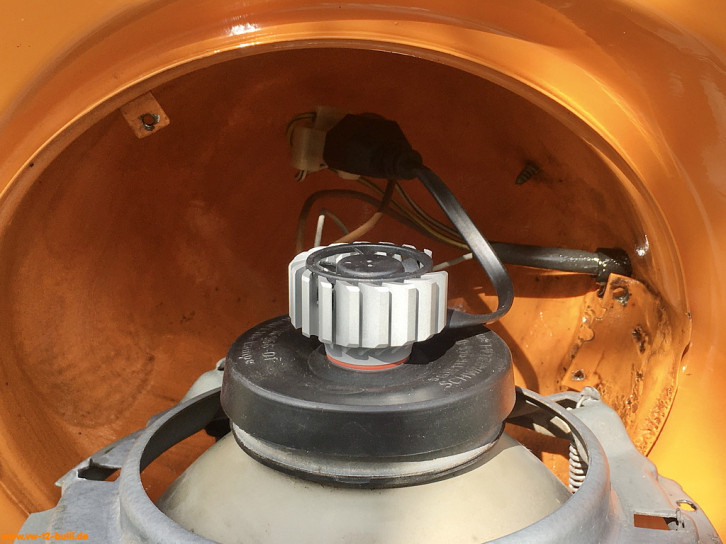

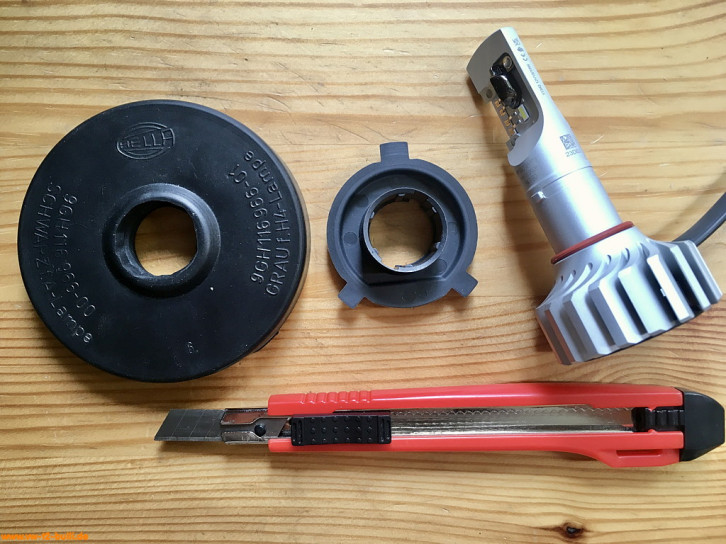

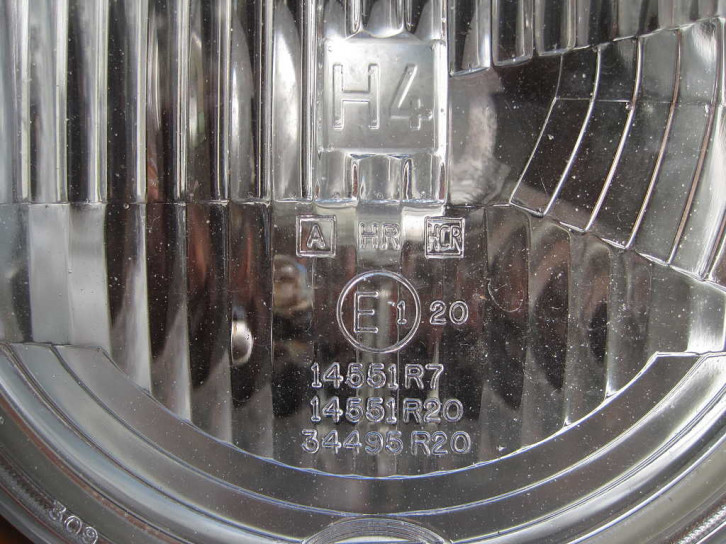

Diese Philips LED H4 Leuchtmittel sind für bestimmten H4 Scheinwerfern für den T2 zulässig geprüft (HELLA mit Scheinwerferprüfnummer E1 14551 oder 14565). Sie bieten mehr Licht, dieses in 5800 Kelvin Tageslichtweiß, bei deutlich geringeren Verbrauch - kosten aber auch einiges mehr als H4 Glühfadenlampen. Gegenüber der OSRAM Version lässt sich hier der Ring noch einfacher abnehmen um ihn durch die rund aufzuschneidene Gummikappe durchzustecken. Wie bei Osram sitzt der Stecker danach nicht mehr direkt hinter dem Leuchtmittel, sondern an einem extra Kabeladapter. Hinter dem Leuchtmittel ist zur Kühlung ein Lüfter angebracht, der nicht immer läuft und auch dann nur im Stand zu hören ist.

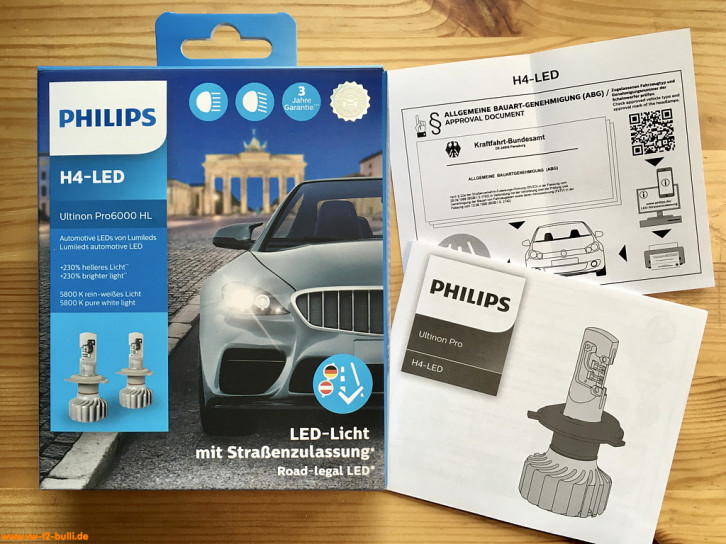

Zum Mitführen muss man eine 19 seitige (auf Seite 14 der T2) "Allgemeine BauartGenehmigung" (ABG) herunterladen, deren Link man oben auf der Verpackung als QR Code vorfindet. Nachfolgend die lange nur auf den VW T2 gekürzte Kombatibilitätsliste für H4 Scheinwerferprüfnummern.

IMG_4829.JPG IMG_4713.JPG IMG_4857.JPG
IMG_4855.JPG IMG_4861.JPG IMG_1485.jpg

Osram Night Breaker H4-LED
Diese Osram LED H4 Leuchtmittel waren als erste in bestimmten H4 Scheinwerfern für den T2 zulässig geprüft (HELLA mit Scheinwerferprüfnummer E1 14551). Sie bieten mehr Licht bei deutlich geringeren Verbrauch.

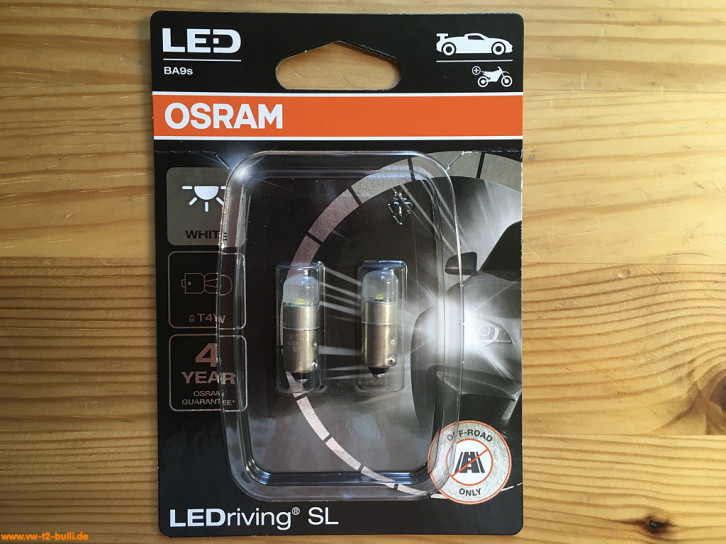

Osram LEDriving SL BA9s-LED

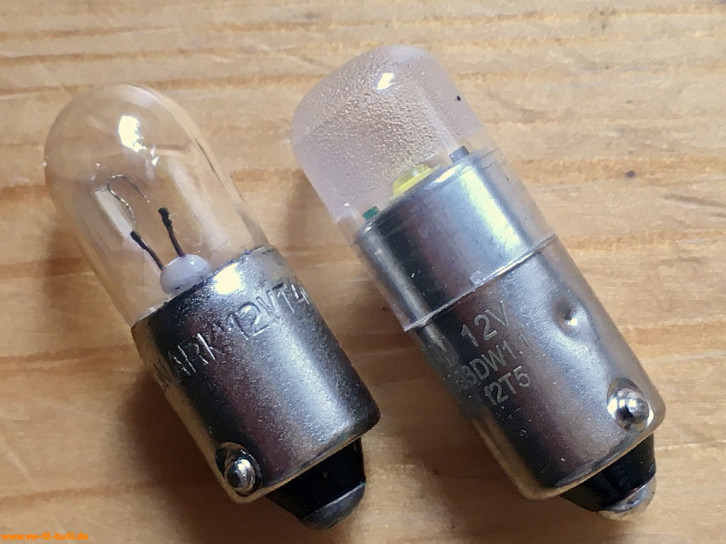

Es gibt für BA9s Standlicht Leuchtmittel diese LEDs von Osram (im Bild mit einer normalen BA9s Glühfadenlampe). In Deutschland ist diese LED aber leider nicht zulässig! (Stand Sommer 2023)

IMG_4865.JPG IMG_4727.JPG
