Sicherungen

Sicherungkasten

Der Sicherungkasten war am Anfang nahe der Tür unter dem Armaturenbrett angebracht. Später ab August 1972 wanderter er Richtung Lenksäule und etwas runter zum Fussraum am Luftführungskanal. Schlecht erreichbar sind aber beide.

Die Belegung des Sicherungskasten variierte über die Modelljahre. Die Belegung findet ich in den Betriebsanleitungen und Stromlaufplänen.

Fliegende Sicherungen

Neben dem Sicherungkasten unterm Armaturenbrett kamen mit der Jahren auch immer mehr verteilte fliegende Sicherungen bzw. Einzelsicherungen z.B. im Motorraum hinzu. So die S13 (8A) für die Rückfahrleuchten links vom Motor mit Kabel zum Getriebeschalter oder S18 (16A) nahe dem Heizluftgebläse über den großen Typ 4 Motoren.

Torpedosicherungen 8 und 16 Ampere

Es befinden sich im T2 Bulli die alten Torpedosicherungen nach DIN 72581-1 im Einsatz. Der Durchmesser ist um 6 mm und die Länge um 25 mm.

Meist als weiße 8 Ampere Sicherungen - später auch vereinzelt rote 16 Ampere Sicherungen.

Es gab bessere mit isolierenden Trägerkörper aus Keramik und vor allem heute billige aus Kunststoff, die gerne auch mal Probleme machen durch Alterung, Schrumpfung oder Temperaturänderungen. Daher ggf. auch nach alten Keramik-Sicherungen aus DDR Produktion Ausschau halten, die es häufiger noch gibt.

Fein­siche­rung mit Glasgehäuse

Fein­siche­rung mit Glasgehäuse (oder Glassicherungen oder Schmelzsicherungen) gab es in den Westfalia Aussensteckdosen für die Zuführung von 220V. Diese trägen 10 Ampere Sicherungen sind hinter zwei Rändelschrauben vom Innenraum an der Aussensteckdose wechselbar. Ansonsten finden sich solche Sicherungen auch in oder vor manchen alten Radios mit 2,5 Ampere.

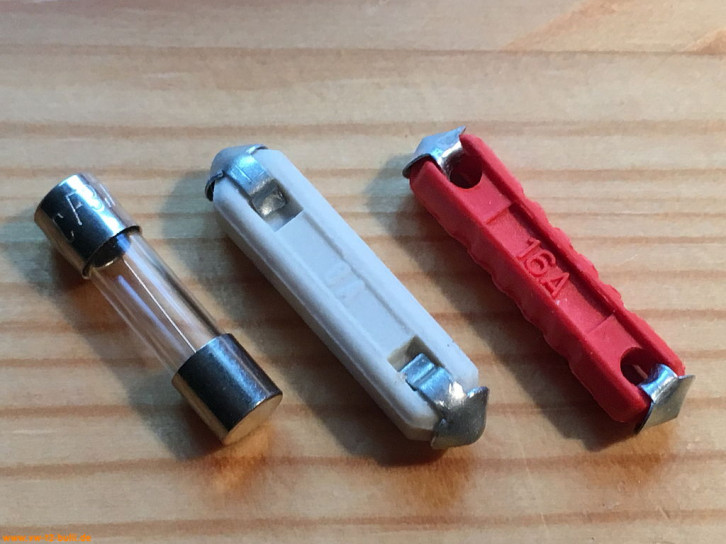

Fein­siche­rung für Autoradio, weiße 8 und rote 16 Ampere Torpedosicherungen

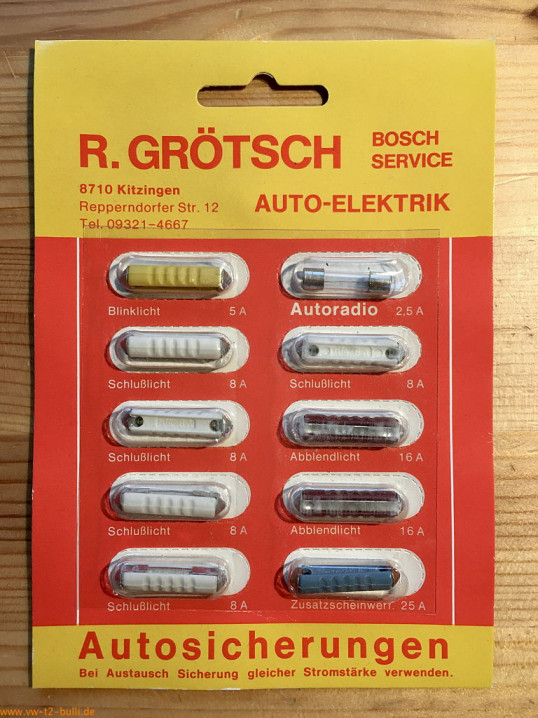

historischer Satz Bosch Sicherungen nicht nur für den Bulli


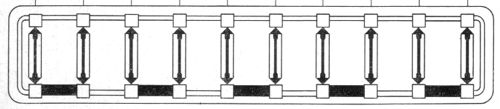

ab August 1967

Sicherungskasten 211 937 505 B unter dem Armaturenbrett links nahe Tür

  1 - Blinkanlage, Bremslicht, Horn
  2 - Scheibenwischer
  3 - Fernlicht links, Fernlichtkontrolle
  4 - Fernlicht rechts
  5 - Abblendlicht links
  6 - Abblendlicht rechts
  7 - Schlusslicht rechts, Standlicht, Kennzeichenbeleuchtung
  8 - Schlusslicht links
  9 - Lichthupe, Innenleuchte
10 - Radio


ab August 1968

Sicherungskasten 211 937 505 B unter dem Armaturenbrett links nahe Tür

  1 - Blinkanlage, Bremslicht, Horn, Kontrollleuchte für Zweikreis-Bremsanlage*
  2 - Scheibenwischer, Heckscheibenheizung
  3 - Fernlicht links, Fernlichtkontrolle
  4 - Fernlicht rechts
  5 - Abblendlicht links
  6 - Abblendlicht rechts
  7 - Schlusslicht rechts, Standlicht, Kennzeichenbeleuchtung
  8 - Schlusslicht links
  9 - Lichthupe, Innenleuchte
10 - Warnblinkanlage, Frischluftgebläse*, Radio*

* - wenn vorhanden

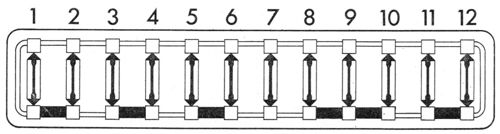

ab August 1969

Sicherungskasten 411 937 505 A unter dem Armaturenbrett links nahe Tür

  1 - Standlicht, Schlusslicht rechts, Kennzeichenbeleuchtung
  2 - Schlusslicht links
  3 - Abblendlicht rechts
  4 - Abblendlicht links
  5 - Fernlicht rechts
  6 - Fernlicht links, Fernlichtkontrolle
  7 - nicht belegt
  8 - Scheibenwischer
  9 - Blinkanlage, Kraftstoffanzeige, Kontrolleuchte für Zweikreisbremsanlage
10 - Bremslicht, Horn, Heckscheibenheizung
11 - Lichthupe, Warnlichtanlage, Frischluftgebläse, Innenleuchte
12 - Radio

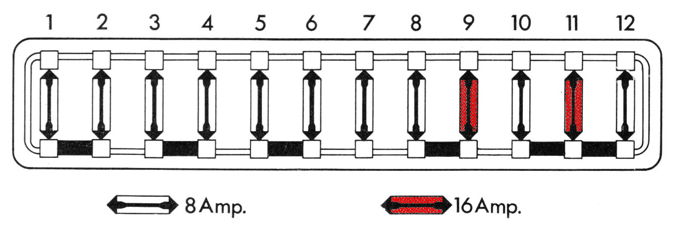

ab August 1970

Sicherungskasten 411 937 505 B unter dem Armaturenbrett links nahe Tür

  1 - Standlicht, Schlusslicht rechts, Kennzeichenbeleuchtung
  2 - Schlusslicht links
  3 - Abblendlicht rechts
  4 - Abblendlicht links
  5 - Fernlicht rechts
  6 - Fernlicht links, Fernlichtkontrolle
  7 - Frischluftgebläse*
  8 - Innenleuchte vorn, Warnlichtanlage
  9 - Innenleuchte hinten#, Lichthupe
10 - Bremsleuchten, Horn, Heckscheibenheizung*
11 - Scheibenwischer
12 - Blinkanlage, Kraftstoffanzeige, Kontrolleuchte für Zweikreisbremsanlage

* - wenn vorhanden
# - Vorsicht, zu dünner Leitungsquerschnitt der Innenleuchte passt nicht zur 16 Amp. Sicherung


ab August 1971

Sicherungskasten 411 937 505 C unter dem Armaturenbrett nahe Lenksäule am Luftführungskanal

  1 - Schlusslicht links
  2 - Schlusslicht rechts, Standlicht links und rechts, Kennzeichenleuchte
  3 - Abblendlicht rechts
  4 - Abblendlicht links
  5 - Fernlicht rechts
  6 - Fernlicht links, Fernlichtkontrolle
  7 - Frischluftgebläse*
  8 - Warnlichtanlage, Innenleuchte vorn
  9 - Innenleuchte hinten#
10 - Scheibenwischer
11 - Blinkanlage, Kraftstoffanzeige
12 - Bremslicht, Horn, Kontrollleuchte für Zweikreisbremsanlage*, Heckscheibenheizung*

* - wenn vorhanden
# - Vorsicht, zu dünner Leitungsquerschnitt der Innenleuchte passt nicht zur 16 Amp. Sicherung

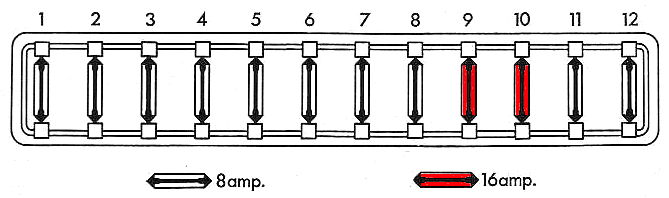

ab August 1972

Sicherungskasten 135 937 505 unter dem Armaturenbrett nahe Lenksäule am Luftführungskanal

  1 - Schlusslicht links
  2 - Schlusslicht rechts, Standlicht links und rechts, Kennzeichenleuchte
  3 - Abblendlicht rechts
  4 - Abblendlicht links
  5 - Fernlicht rechts
  6 - Fernlicht links, Fernlichtkontrolle
  7 - Frischluftgebläse*
  8 - Warnlichtanlage, Innenleuchte vorn
  9 - Innenleuchte hinten#, Zusatzheizung*
10 - Scheibenwischer, Zusatzheizung*
11 - Kontrollamben (Generator, Öldruck, Kraftstoff, Blinkanlage)
12 - Bremslicht, Horn, Kontrollleuchte für Zweikreisbremsanlage, Heckscheibenheizung*

* - wenn vorhanden
# - Vorsicht, zu dünner Leitungsquerschnitt der Innenleuchte passt nicht zur 16 Amp. Sicherung


ab August 1973

Sicherungskasten 135 937 505 unter dem Armaturenbrett nahe Lenksäule am Luftführungskanal

  1 - Schlusslicht links
  2 - Schlusslicht rechts, Standlicht links und rechts, Kennzeichenleuchte
  3 - Abblendlicht links
  4 - Abblendlicht rechts
  5 - Fernlicht links, Fernlichtkontrolle
  6 - Fernlicht rechts
  7 - Frischluftgebläse*
  8 - Warnlichtanlage, Innenleuchte vorn
  9 - Innenleuchte hinten#, Zusatzheizung*
10 - Scheibenwischer, Zusatzheizung*
11 - Blinkanlage, Kontrollamben (Generator, Öldruck, Kraftstoff)
12 - Bremslicht, Horn, Heckscheibenheizung*, Kontrolleuchte für Zweikreisbremsanlage

* - wenn vorhanden
# - Vorsicht, zu dünner Leitungsquerschnitt der Innenleuchte passt nicht zur 16 Amp. Sicherung

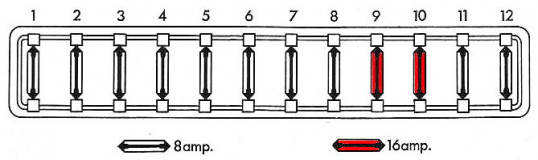

ab August 1974

Sicherungskasten 135 937 505 unter dem Armaturenbrett nahe Lenksäule am Luftführungskanal

  1 - Schlusslicht links
  2 - Schlusslicht rechts, Standlicht links und rechts, Kennzeichenleuchte
  3 - Abblendlicht links
  4 - Abblendlicht rechts
  5 - Fernlicht links, Fernlichtkontrolle
  6 - Fernlicht rechts
  7 - Frischluftgebläse*
  8 - Warnlichtanlage, Innenleuchte vorn und hinten
  9 - Zusatzheizung*
10 - Scheibenwischer, Heckscheibenheizung*, Zusatzheizung*
11 - Bremslicht, Horn, Kontrolleuchte für Zweikreisbremsanlage
12 - Blinkanlage, Kontrollamben (Generator, Öldruck, Kraftstoff), Rückfahrleuchten bei Automatikfahrzeugen*

* - wenn vorhanden


ab August 1976 und 1977

Sicherungskasten 135 937 505 unter dem Armaturenbrett nahe Lenksäule am Luftführungskanal

  1 - Schlusslicht links, Schaltkonsolenbeleuchtung (Automatisches Getriebe*),
  2 - Standlicht rechts und links, Schlusslicht rechts, Kennzeichenbeleuchtung,
       Nebelschlussleuchte*
  3 - Abblendlicht links
  4 - Abblendlicht rechts
  5 - Fernlicht links, Fernlichtkontrolle
  6 - Fernlicht rechts
  7 - Frischluftgebläse*
  8 - Innenleuchten vorn und hinten
  9 - frei
10 - Scheibenwischer, Scheibenwicher-Intervallschaltung*,
       Scheinwerferreinigungsanlage*
11 - Signalhorn, Bremslicht links und rechts, Bremskontrollampe*,
       Rückfahrleuchten bei Automatik Fahrzeugen*
12 - Kontrollampen für Öldruck, Kraftstoffanzeige, Blinker und Generator,
       Warnlichtanlage, beheizbare Rückblickscheibe*

* - wenn vorhanden


ab Januar 1978 bis Ende

Sicherungskasten 135 937 505 unter dem Armaturenbrett nahe Lenksäule am Luftführungskanal

  1 - Schlusslicht links, Schaltkonsolenbeleuchtung (Automatisches Getriebe*),
       Nebelschlussleuchte***
  2 - Standlicht rechts und links, Schlusslicht rechts, Kennzeichenbeleuchtung
  3 - Abblendlicht links
  4 - Abblendlicht rechts
  5 - Fernlicht links, Fernlichtkontrolle
  6 - Fernlicht rechts
  7 - Frischluftgebläse*, Nebelschlussleuchte**, Nebellampen***
  8 - Innenleuchten vorn und hinten, Warnlichtanlage
  9 - frei
10 - Scheibenwischer, Scheibenwicher-Intervallschaltung*,
       Scheinwerferreinigungsanlage*, beheizbare Rückblickscheibe*
11 - Signalhorn, Bremslicht links und rechts, Bremskontrollampe*,
       Rückfahrleuchten bei Automatik Fahrzeugen*
12 - Kontrollampen für Öldruck, Kraftstoffanzeige, Blinker und Generator

* - wenn vorhanden
** - bei Fahrzeugen ohne Nebellampen
*** - bei Fahrzeugen mit Nebelschlussleuchte und Nebellampen


Sicherungen Westfalia

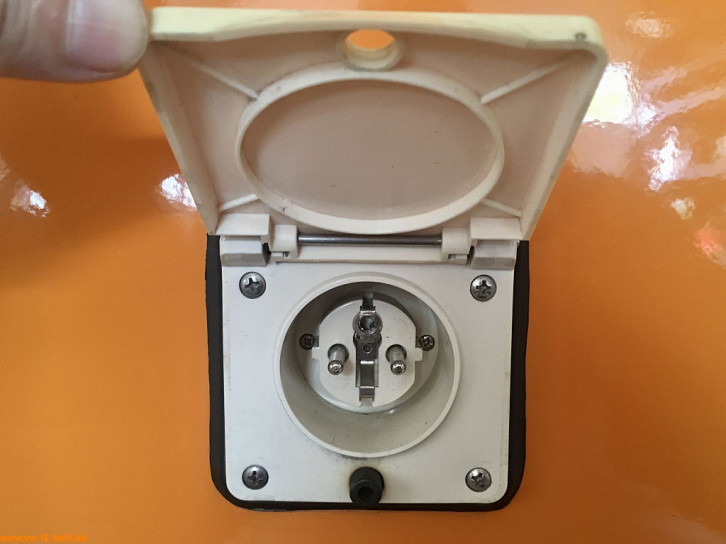

Zumindest bei der "Berlin" Ausstattung gibt es eine 230V Außensteckdose in Steckerform zur Einspeisung. Der Stecker ist noch als SchuKo (Schutz-Kontakt) IP44 wasser- und staubgeschützt ausgeführt. Die heute übliche 3polige blaue CEE-„Campingbuchse" setzte sich erst nach dem T2 durch.

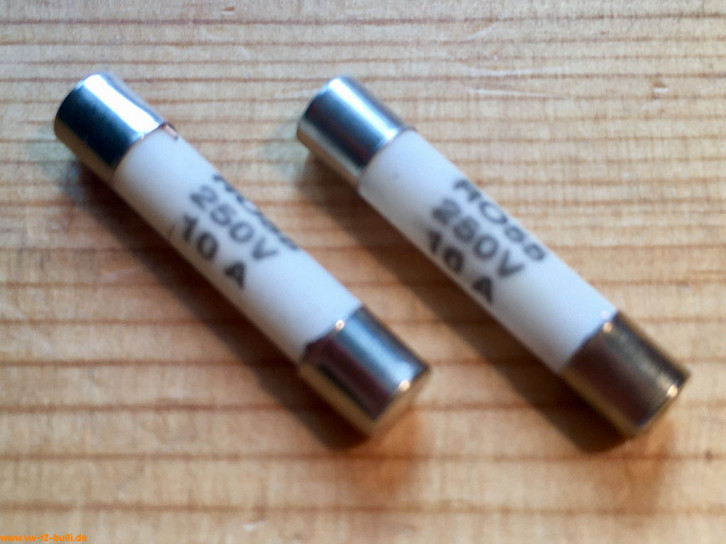

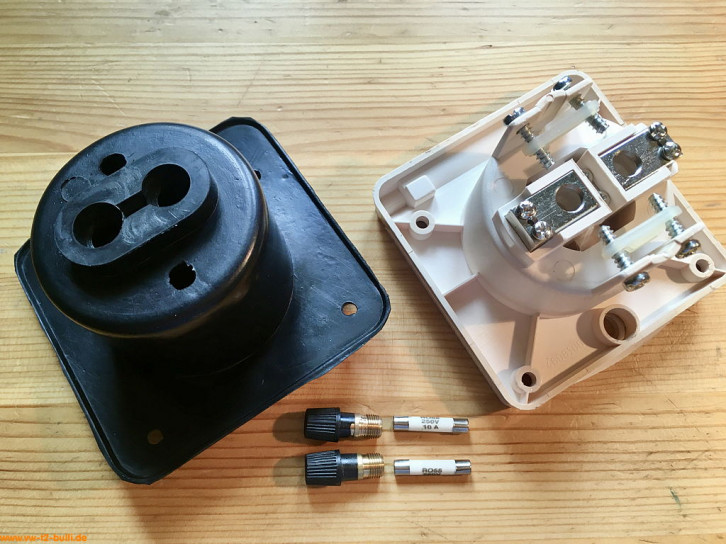

Diese Außensteckdose hat zum Innenraum zwei Schraubkappen mit zwei trägen 10 A Schmelzsicherungen (damals Stand der Technik, heute nutzt man besser auch zusätzlich einen kompakten Sicherungsautomat mit FI Schutzschalter).

Zwischen 12 V Wasserpumpe und Schalter unterm Kochfeld gab es eine Sicherung (vermutlich 8 A). Die Leuchte war über S9 vorne am Sicherungskasten abgesichert.

IMG_8844.jpg IMG_8842.jpg IMG_8834.jpg

Relais

Im Sicherungskasten 411 937 505 B ab August 1970 sind folgende Plätze von links nach rechts für Relais vorgesehen:

  1 - Relais für Handabblendung und Lichthupe
  2 - Relais für Transistorleuchte*
  3 - Blink-Warnlichtrelais
  4 - Summer für Krankenwagen*
  5 - für USA Zündschlüsselwarneinrichtung*

Im Sicherungskasten 135 937 505 ab August 1972 sind folgende Plätze von links nach rechts für Relais vorgesehen:

1 - Blink-Warnlichtrelais - ggf. passend für Anhängerbetrieb*
2 - Relais für Handabblendung und Lichthupe
3 - Relais für Scheibenwischer-Intervallsteuerung*
4 - Summer für Krankenwagen* - bzw. für USA Zündschlüsselwarneinrichtung*
5 - Relais für Nebelscheinwerfer*
6 - frei

* - wenn vorhanden

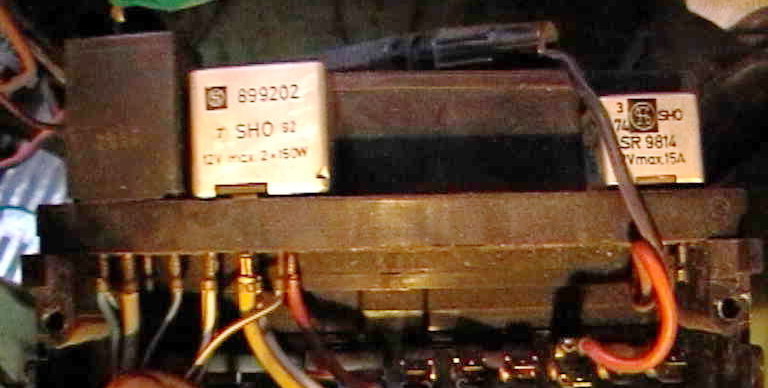

1 - Blink-Warnlicht für Anhängerbetrieb, 2 - Handabblendung & Lichthupe, 5 - Nebelscheinwerfer
