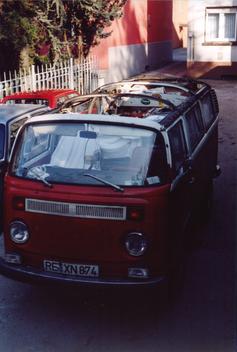

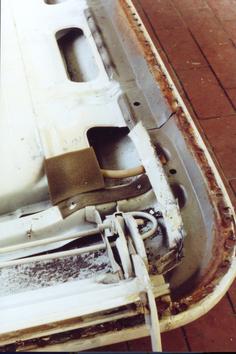

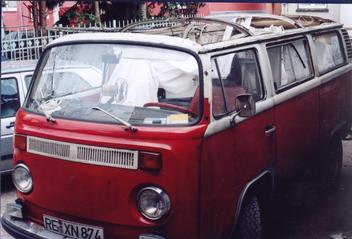

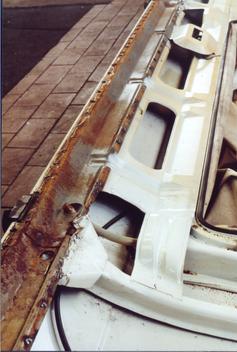

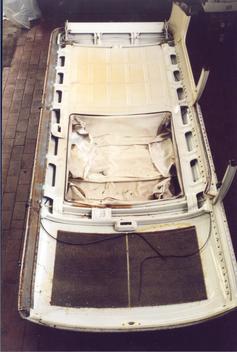

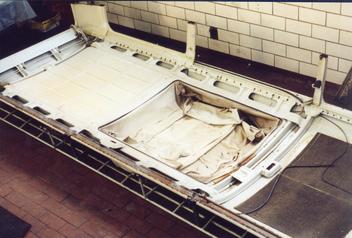

Auswechseln der Dachhaut und der Längs- und Querträger im Dachbereich, Einbau der Verstärkungen des Schiebedaches

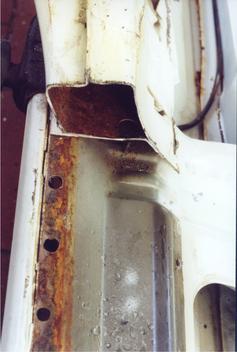

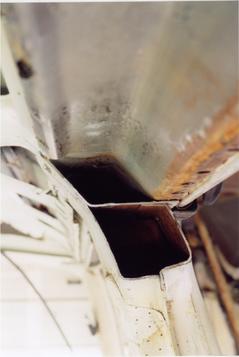

Das obere Bild zeigt einen Schnitt durch das Standard-Dach, die roten Punkte stellen die Verschweißungen dar. Das untere Bild zeigt einen Schnitt durch das Dach mit den Verstärkungen für das Schiebedach im hinteren Bereich. Während Boden und Innenwand der äußeren Längsträger (schwarz) in beiden Versionen übereinstimmen, ist der Deckel und die Außenwand (blau) des Längsträgers gleichzeitig das Verbindungselement, das mit den inneren Längsträgern verbindet. Grün angedeutet sind Querträger, die auf dem Deckel der Längsträger aufgeschweißt sind und von dort zu den Längsträgern (schwarz) führen, die rechts und links des Kastens sitzen, der das zurückgeschobene Schiebedach aufnimmt.
